SSシリーズ ステッピングサーボドライバ-1
  • SSシリーズ ステッピングサーボドライバ-1
    • SSシリーズ ステッピングサーボドライバ-1

    • SSシリーズ ステッピングサーボドライバ

    ステッピングサーボ製品はステッピングモータ業界に革新をもたらしたと考えられている。サーボ技術を用いることにより、高実用性を持つステッピングモータ製品が実現できるようになった。
    ● 優れた内蔵コントローラー
    ● 多軸フィールドバスコントロール
    ● 性能面において強化され、また、長い使用寿命も期待できる
    ● 高効率、滑らか、高精度、高速
    ● 低振動、低騒音、低発熱
    メーカー: MOONS'
    価格: JPY  37100.0  -  42440.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
       概要と機能

    概要

    TSM集積式ステッピングサーボの特性に基づき、MOONS'はサーボ制御技術とステッピングモータを融合し、革新的な製品性能を持つ分離式モーションコントロールサーバを実現した。ドライブ、コントローラユニット、ステッピングモータなど各機能を分離したため、SSシリーズには11/17/23/24/34という五種類のモータ規格を選択可能な製品ラインアップが揃ってきた。また、よりスマートで自由な組み合わせを提供し、より幅広い応用可能性が期待できる。

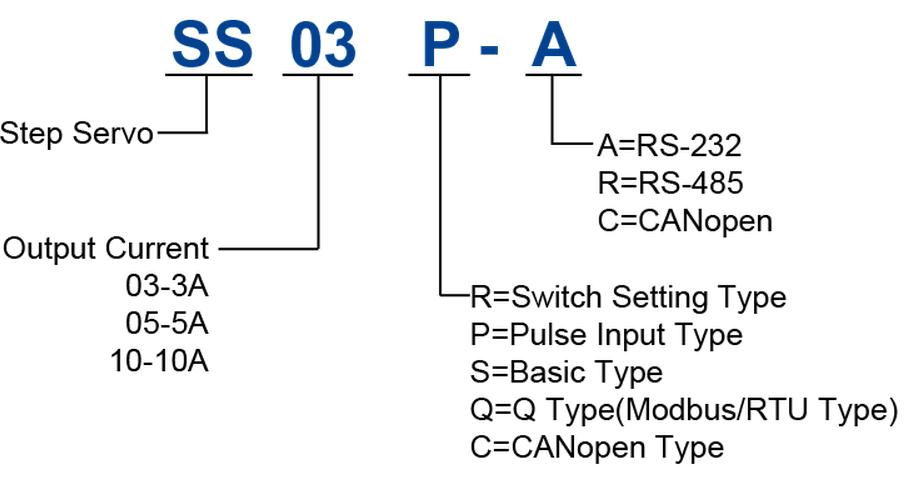

    型番の見方

    注文情報


    制御 型番（ドライブ） 型番（モータ） トルク
    R型
    パルス入力タイプ
    スイッチ設定
    6 デジタル入力
    2 デジタル出力
    エンコーダ出力    		 SS03-R-A AM11SS1DMA 0.065N.m
    AM11SS2DMA 0.08N.m
    AM11SS3DMA 0.125N.m
    SS03-R-A/SS05-R-A AM17SS1DG□ 0.25N.m
    AM17SS2DG□ 0.4N.m
    AM17SS3DG□ 0.5N.m
    AM17SS4DG□ 0.7N.m
    SS05-R-A AM23SS2DG□ 0.95N.m
    AM23SS3DG□ 1.5N.m
    AM23SS4DGA 2.4N.m
    SS10-R-A AM24SS3DGA 2.5N.m
    AM34SS1DGA 2.6N.m
    AM34SS3DGA 5.2N.m
    AM34SS5DGA 7.2N.m
    P型
    パルス入力タイプ
    RS232デバッグソフト
    6 デジタル入力
    2 デジタル出力
    エンコーダ出力    		 SS03-P-A AM11SS1DMA 0.065N.m
    AM11SS2DMA 0.08N.m
    AM11SS3DMA 0.125N.m
    SS03-P-A/SS05-P-A AM17SS1DG□ 0.25N.m
    AM17SS2DG□ 0.4N.m
    AM17SS3DG□ 0.5N.m
    AM17SS4DG□ 0.7N.m
    SS05-P-A AM23SS2DG□ 0.95N.m
    AM23SS3DG□ 1.5N.m
    AM23SS4DGA 2.4N.m
    SS10-P-A AM24SS3DGA 2.5N.m
    AM34SS1DGA 2.6N.m
    AM34SS3DGA 5.2N.m
    AM34SS5DGA 7.2N.m
    S型
    基本タイプ
    RS232通信
    8 デジタル入力
    4 デジタル出力
    2 アナログ入力    		 SS03-S-A AM11SS1DMA 0.065N.m
    AM11SS2DMA 0.08N.m
    AM11SS3DMA 0.125N.m
    SS03-S-A/SS05-S-A AM17SS1DG□ 0.25N.m
    AM17SS2DG□ 0.4N.m
    AM17SS3DG□ 0.5N.m
    AM17SS4DG□ 0.7N.m
    SS05-S-A AM23SS2DG□ 0.95N.m
    AM23SS3DG□ 1.5N.m
    AM23SS4DGA 2.4N.m
    SS10-S-A AM24SS3DGA 2.5N.m
    AM34SS1DGA 2.6N.m
    AM34SS3DGA 5.2N.m
    AM34SS5DGA 7.2N.m
    S型
    基本タイプ
    RS485通信
    8 デジタル入力
    4 デジタル出力
    2 アナログ入力    		 SS03-S-R AM11SS1DMA 0.065N.m
    AM11SS2DMA 0.08N.m
    AM11SS3DMA 0.125N.m
    SS03-S-R/SS05-S-R AM17SS1DG□ 0.25N.m
    AM17SS2DG□ 0.4N.m
    AM17SS3DG□ 0.5N.m
    AM17SS4DG□ 0.7N.m
    SS05-S-R AM23SS2DG□ 0.95N.m
    AM23SS3DG□ 1.5N.m
    AM23SS4DGA 2.4N.m
    SS10-S-R AM24SS3DGA 2.5N.m
    AM34SS1DGA 2.6N.m
    AM34SS3DGA 5.2N.m
    AM34SS5DGA 7.2N.m
    Q型
    プログラミングタイプ
    RS232通信
    Modbus/RTU通信
    8 デジタル入力
    4 デジタル出力
    2 アナログ入力    		 SS03-Q-A AM11SS1DMA 0.065N.m
    AM11SS2DMA 0.08N.m
    AM11SS3DMA 0.125N.m
    SS03-Q-A/SS05-Q-A AM17SS1DG□ 0.25N.m
    AM17SS2DG□ 0.4N.m
    AM17SS3DG□ 0.5N.m
    AM17SS4DG□ 0.7N.m
    SS05-Q-A AM23SS2DG□ 0.95N.m
    AM23SS3DG□ 1.5N.m
    AM23SS4DGA 2.4N.m
    SS10-Q-A AM24SS3DGA 2.5N.m
    AM34SS1DGA 2.6N.m
    AM34SS3DGA 5.2N.m
    AM34SS5DGA 7.2N.m
    Q型
    プログラミングタイプ
    RS485通信
    Modbus/RTU通信
    8 デジタル入力
    4 デジタル出力
    2 アナログ入力    		 SS03-Q-R AM11SS1DMA 0.065N.m
    AM11SS2DMA 0.08N.m
    AM11SS3DMA 0.125N.m
    SS03-Q-R/SS05-Q-R AM17SS1DG□ 0.25N.m
    AM17SS2DG□ 0.4N.m
    AM17SS3DG□ 0.5N.m
    AM17SS4DG□ 0.7N.m
    SS05-Q-R AM23SS2DG□ 0.95N.m
    AM23SS3DG□ 1.5N.m
    AM23SS4DGA 2.4N.m
    SS10-Q-R AM24SS3DGA 2.5N.m
    AM34SS1DGA 2.6N.m
    AM34SS3DGA 5.2N.m
    AM34SS5DGA 7.2N.m
    C型
    CANopenタイプ
    8 デジタル入力
    4 デジタル出力
    2 アナログ入力    		 SS03-C-C AM11SS1DMA 0.065N.m
    AM11SS2DMA 0.08N.m
    AM11SS3DMA 0.125N.m
    SS03-C-C/SS05-C-C AM17SS1DG□ 0.25N.m
    AM17SS2DG□ 0.4N.m
    AM17SS3DG□ 0.5N.m
    AM17SS4DG□ 0.7N.m
    SS05-C-C AM23SS2DG□ 0.95N.m
    AM23SS3DG□ 1.5N.m
    AM23SS4DGA 2.4N.m
    SS10-C-C AM24SS3DGA 2.5N.m
    AM34SS1DGA 2.6N.m
    AM34SS3DGA 5.2N.m
    AM34SS5DGA 7.2N.m
    * 型番（モータ）の末尾の「□」がAの場合は「強化型シャフト」、Bの場合は「標準シャフト」を意味します。ご要望に合わせてお選びください。

    データシート

    Power Amplifier

    Amplifier Type Dual H-Bridge, 4 Quadrant
    Current Control 4 state PWM at 20 KHz
    Output Current SS03: Continuous Current 3A max, Boost Current 4.5A max (1.5s), current limitation auto set-up by attached motor
    SS05: Continuous Current 5A max, Boost Current 7.5A max (1.5s), current limitation auto set-up by attached motor
    SS10: Continuous Current 10A max, Boost Current 15A max (1.5s), current limitation auto set-up by attached motor
    Power Supply External nominal 24 - 75 volt DC power supply required, Absolute maximum input voltage range 18 - 80 VDC
    Protection Over-voltage, under-voltage, over-temp, motor/winding shorts (phase-to-phase, phase-to-ground)

    Controller

    Electronic Gearing Software selectable from 200 to 51200 steps/rev in increments of 2 steps/rev
    Filters Digital input noise filter, Analog input noise filter, Smoothing filter, PID filter, Notch filter
    Non-Volatile Storage Configurations are saved in FLASH memory on-board the DSP
    Modes of Operation R/P type: Position Mode(Pulse & Direction, CW & CCW Pulse, A/B Quadrature)
    S type: Position Mode(Pulse & Direction, CW & CCW Pulse, A/B Quadrature); Torque Mode, Velocity Mode, SCL Mode
    Q type: Position Mode(Pulse & Direction, CW & CCW Pulse, A/B Quadrature); Torque Mode, Velocity Mode, SCL Mode,Q Programming, Modbus/RTU
    C type: CANopen, CiA301, CiA402, Q Programming
    Position Table(S type only) Built-in Position Table, up to 63 positions
    Digital Inputs R/P type: X1/STEP, X2/DIR, X3/CW Limit, X4/CCW Limit; Optically isolated, differential, 5-24VDC; Minimum pulse width = 250 ns,Maximum pulse frequency = 2 MHz; X5/Enable, X6/Alarm Reset; Optically isolated, single-ended, 5-24VDC
    S/Q/C type: X1/STEP, X2/DIR, X3/CW Limit, X4/CCW Limit; Optically isolated, differential, 5-24VDC; Minimum pulse width = 250 ns,Maximum pulse frequency = 2 MHz; X5/Enable, X6/Alarm Reset, X7, X8; Optically isolated, single-ended, 5-24VDC
    Digital Outputs R/P type: Y1/Alarm, Y2/In Position; Optically isolated, 30V/100 mA max
    S/Q/C type: Y1/Alarm, Y2/In Position, Y3, Y4; Optically isolated, 30V/100 mA max
    Analog Inputs
    (S/Q/C type only)    		 Two analog inputs
    Each input can accept a signal range of 0 to 5 VDC, ±5 VDC, 0 to 10 VDC or ±10 VDC
    Encoder Outputs
    (R/P type only)    		 Differential encoder outputs (A±, B±, Z±), 26C31 line driver, 20 mA sink or source max
    +5V Output 4.8~5V, 100 mA max
    Communication RS-232, RS-485(optional), Modbus/RTU(optional), CANopen(optional)

    Physical

    Ambient Temperature 0 to 40°C (32 to 104°F) when mounted to a suitable heatsink
    Ambient Humdity 90% Max., non-condensing
    Mass Approx 0.3 Kg

    比較 名称 価格
    (JPY)    		 すぐ注文する
    SS03-R-A ¥37,100
    SS05-R-A ¥37,100
    SS10-R-A ¥37,100
    SS03-P-A ¥37,100
    SS05-P-A ¥37,100
    SS10-P-A ¥37,100
    SS03-S-A ¥37,100
    SS05-S-A ¥37,100
    SS10-S-A ¥37,100
    SS03-S-R ¥37,100
    SS05-S-R ¥37,100
    SS10-S-R ¥37,100
    SS03-Q-A ¥37,100
    SS05-Q-A ¥37,100
    SS10-Q-A ¥37,100
    SS03-Q-R ¥37,100
    SS05-Q-R ¥37,100
    SS10-Q-R ¥37,100
    SS03-C-C ¥37,100
    SS05-C-C ¥37,100
    SS10-C-C ¥37,100
    SS03-EC-D ¥42,440
    SS05-EC-D ¥42,440
    SS10-EC-D ¥42,440

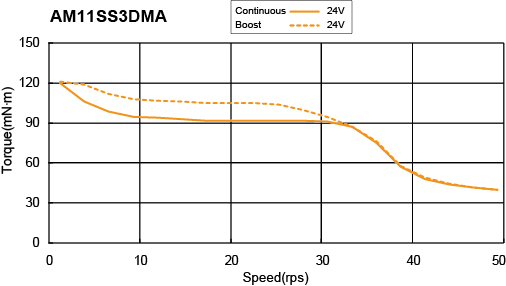

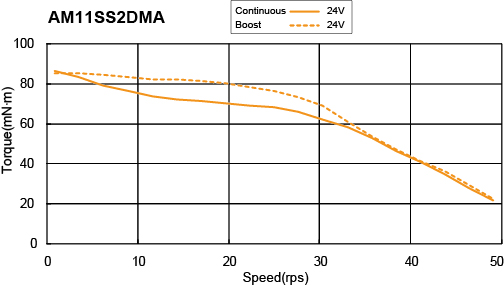

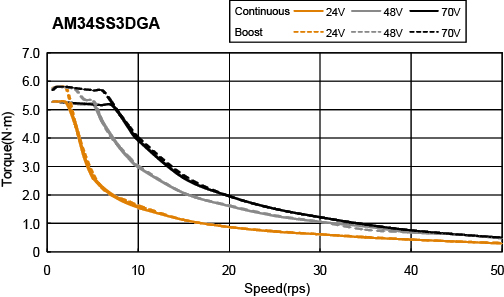

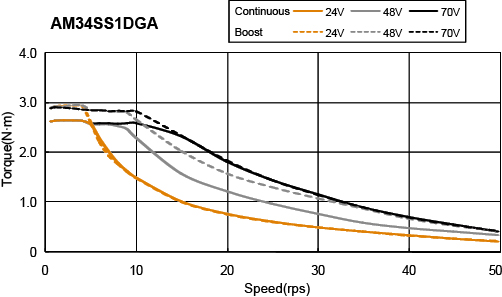

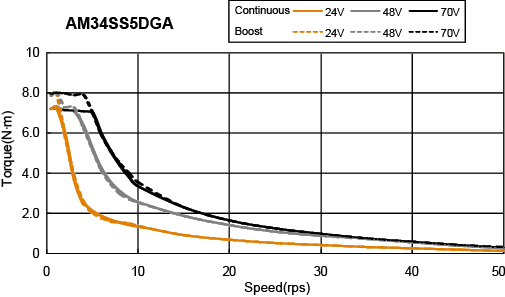

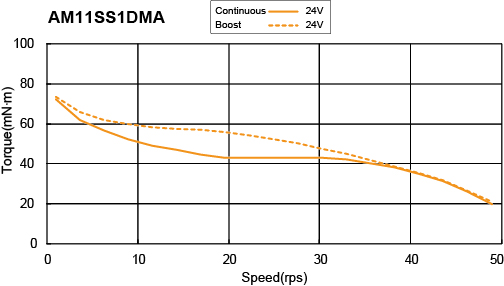

       トルク曲線

    寸法

    ►Dimensions(Unit:mm)

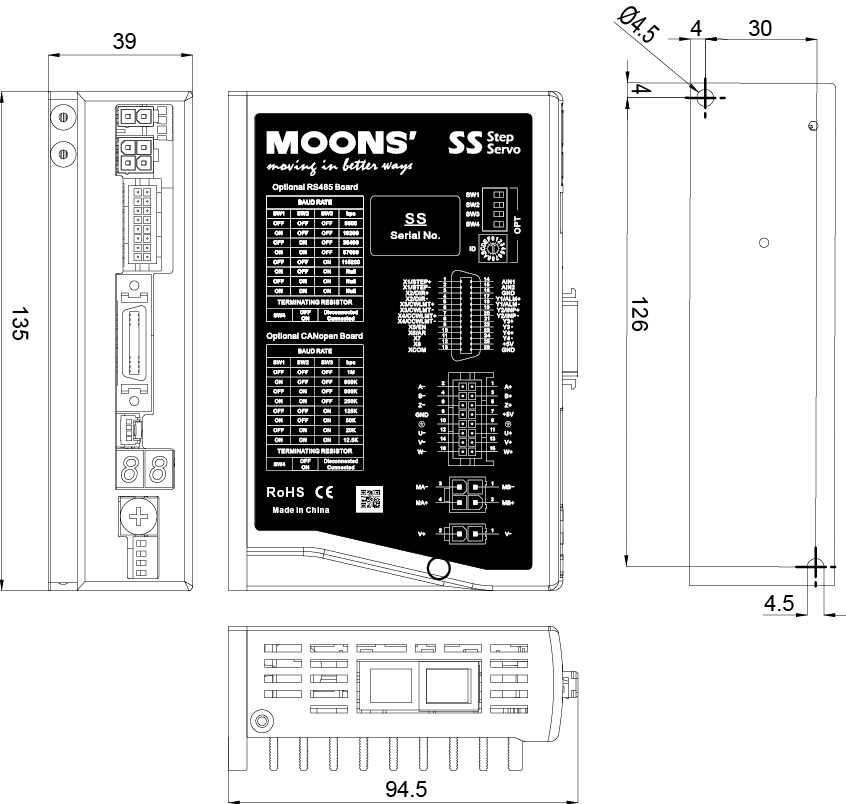

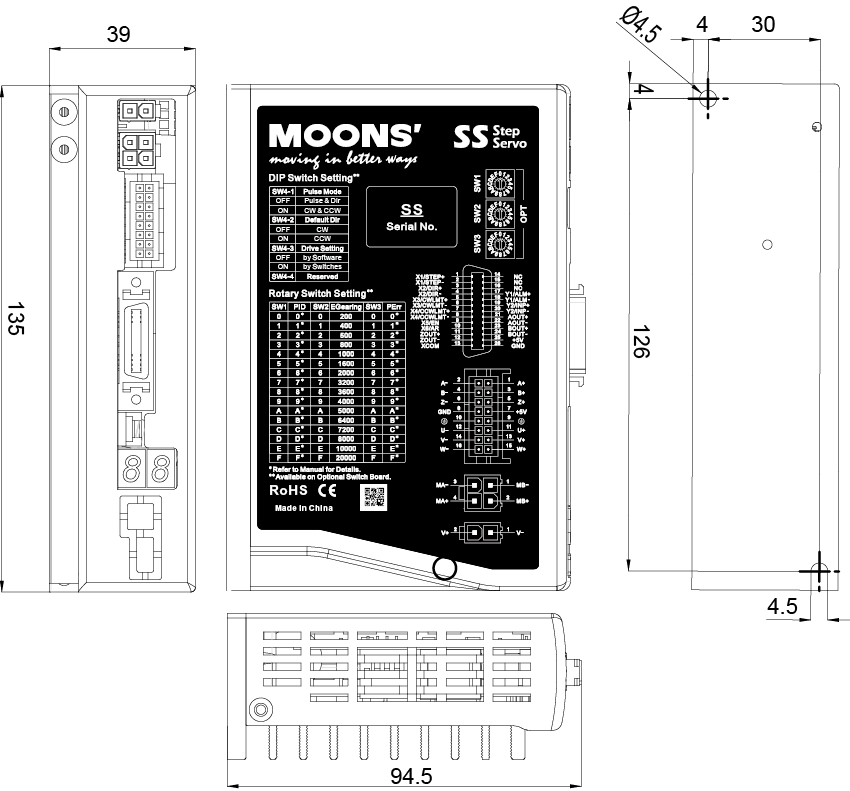

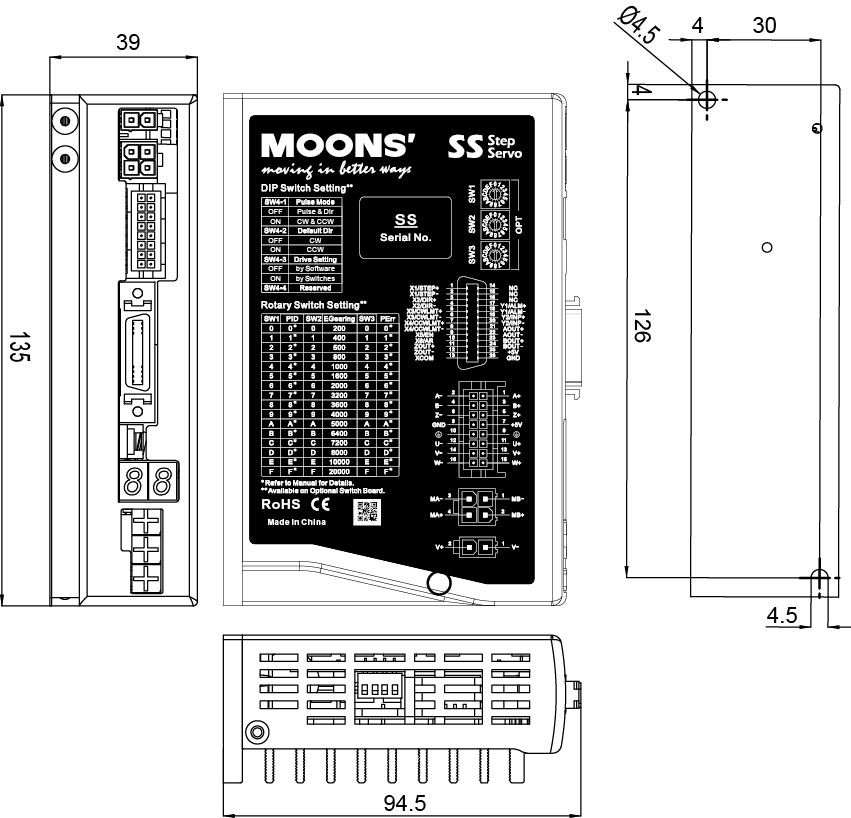

    ■  Drive





    Model
    SS03-P-A
    SS05-P-A
    SS10-P-A
    SS03-S-A
    SS05-S-A
    SS10-S-A
    SS03-Q-A
    SS05-Q-A
    SS10-Q-A

    Model
    SS03-S-R
    SS05-S-R
    SS10-S-R
    SS03-Q-R
    SS05-Q-R
    SS10-Q-R
    SS03-C-C
    SS05-C-C
    SS10-C-C

    Model
    SS03-R-A
    SS05-R-A
    SS10-R-A

    ■  Motor

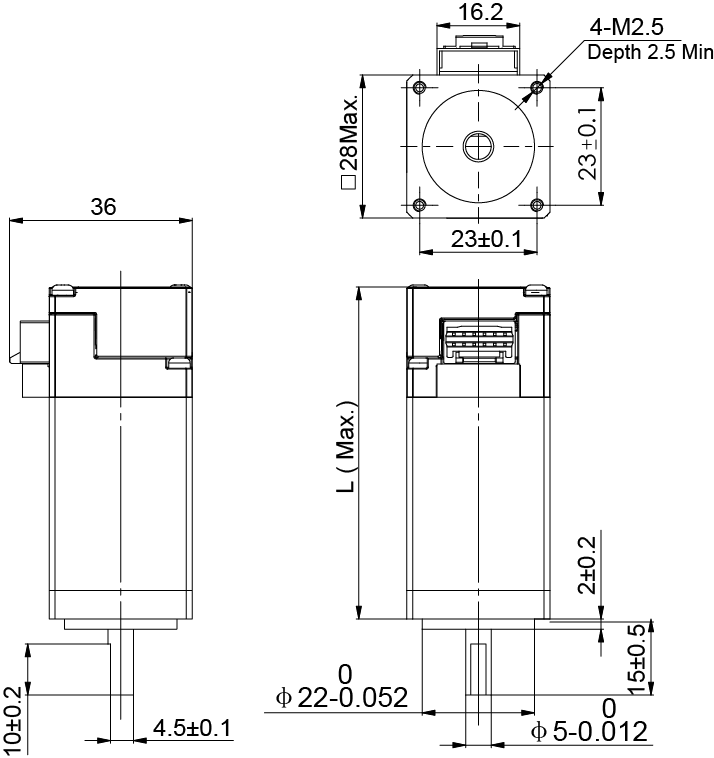

    AM11SS
    L
    AM11SS1DMA
    43.8
    AM11SS2DMA
    52.9
    AM11SS3DMA
    64.1

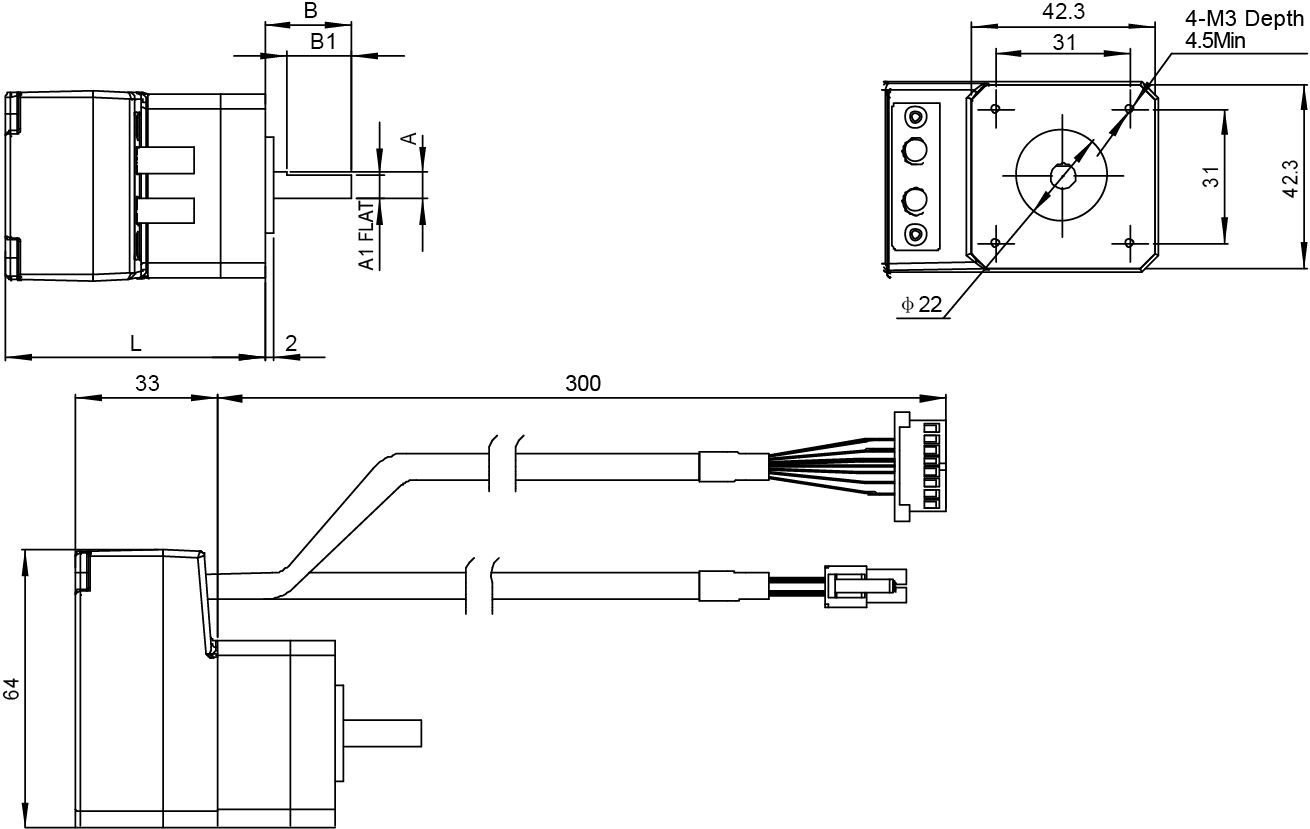

    AM17SS
    A
    A1
    B
    B1
    L
    AM17SS1DGA
    φ6
    5.5
    20
    15
    59.5
    AM17SS1DGB
    φ5
    4.5
    24
    15
    59.5
    AM17SS2DGA
    φ6
    5.5
    20
    15
    65
    AM17SS2DGB
    φ5
    4.5
    24
    15
    65
    AM17SS3DGA
    φ6
    5.5
    20
    15
    73.5
    AM17SS3DGB
    φ5
    4.5
    24
    15
    73.5
    AM17SS4DGA
    φ6
    5.5
    20
    15
    89
    AM17SS4DGB
    φ5
    4.5
    24
    15
    89

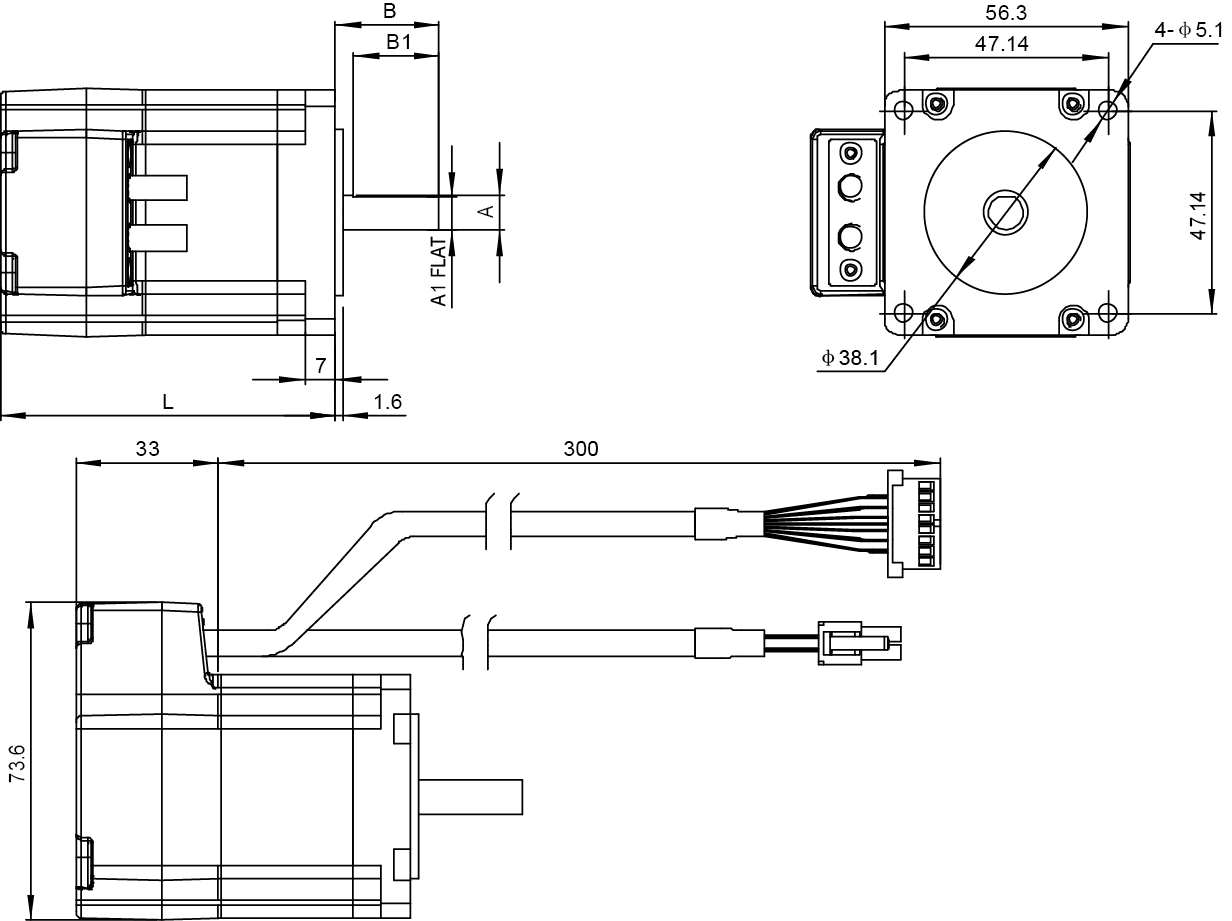

    AM23SS
    A
    A1
    B
    B1
    L
    AM23SS2DGA
    φ8
    7.5
    24
    20
    77.5
    AM23SS2DGB
    φ6.35
    5.85
    20
    15
    77.5
    AM23SS3DGA
    φ8
    7.5
    24
    20
    99.5
    AM23SS3DGB
    φ6.35
    5.85
    20
    15
    99.5
    AM23SS4DGA
    φ8
    7.5
    24
    20
    102.5

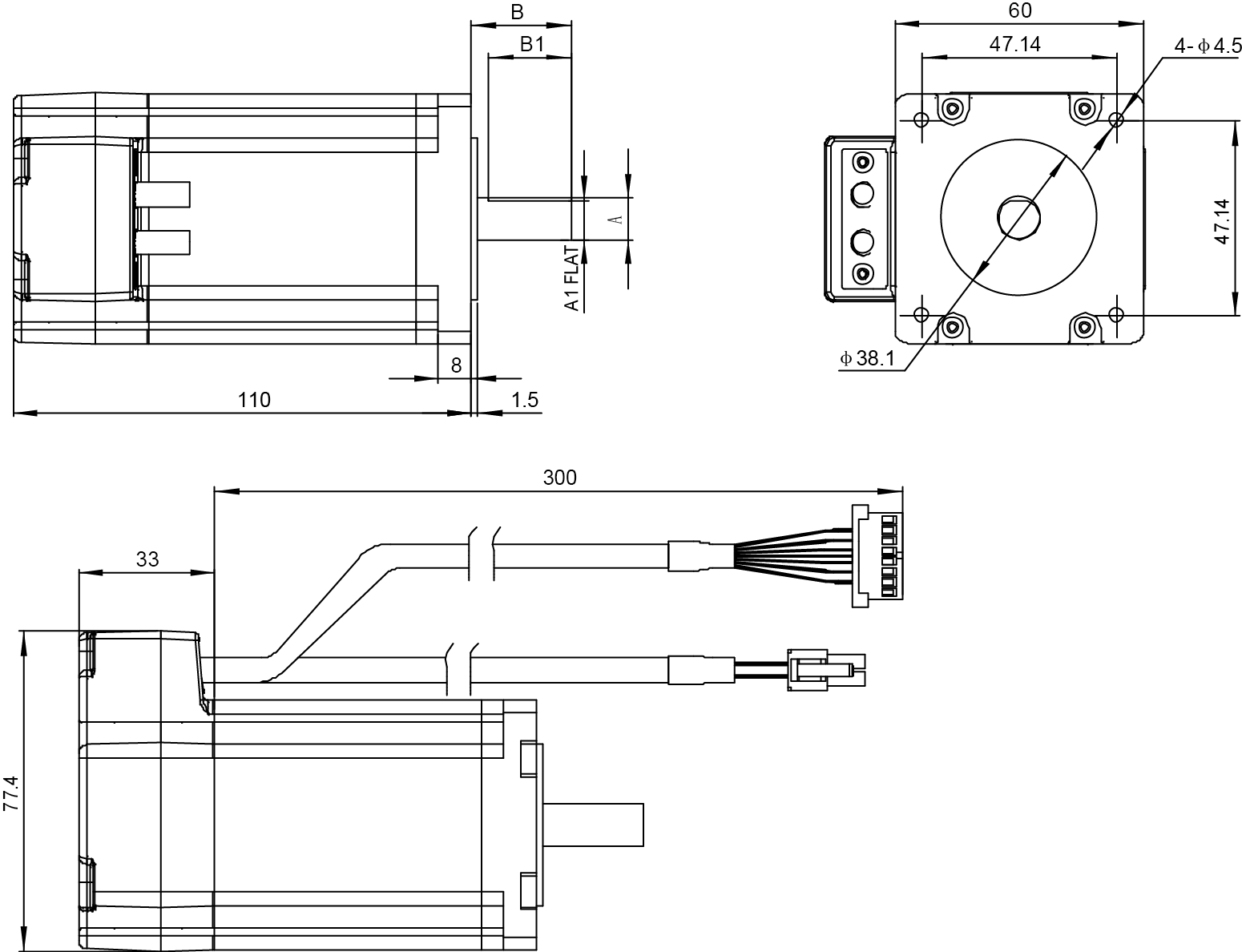

    AM24SS
    A
    A1
    B
    B1
    AM24SS3DGA
    φ10
    9.5
    24
    20
    AM24SS3DGB
    φ8
    7.5
    20
    15

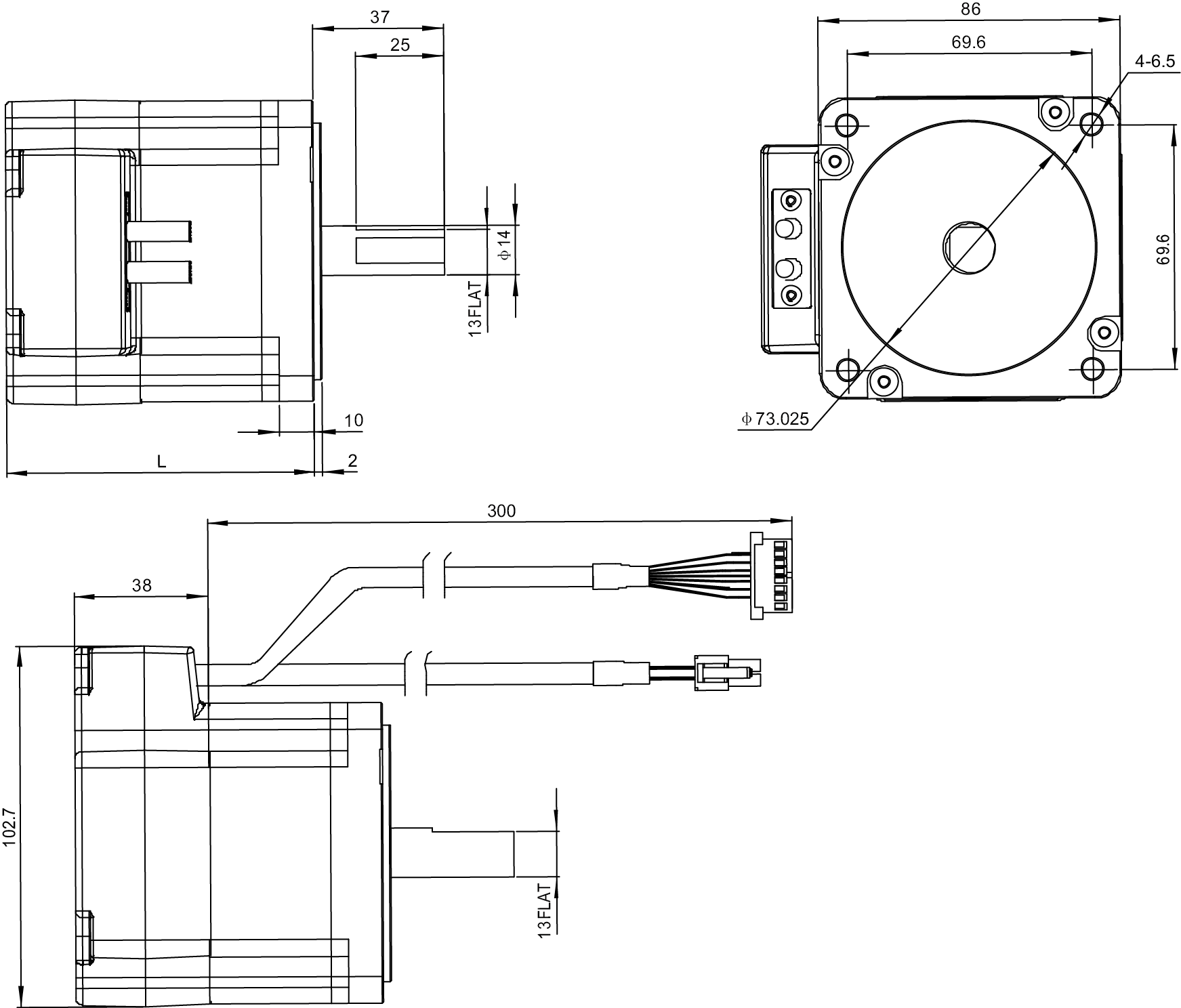

    AM34SS
    B1
    AM34SS1DGA
    88
    AM34SS3DGA
    117.5
    AM34SS5DGA
    147



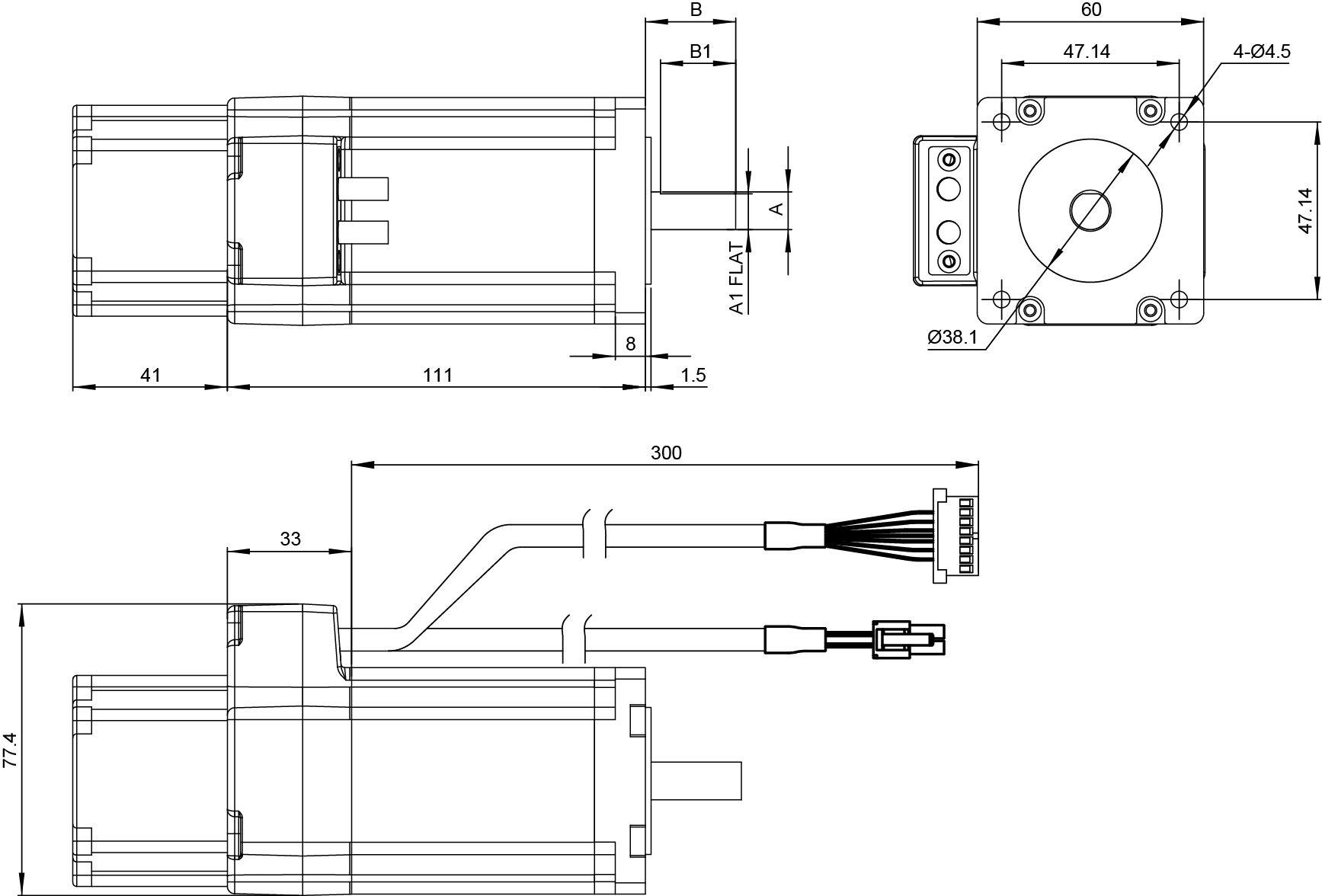

    ■  Motor（With Brake）



    AM17SS
    AM23SS
    AM24SS
    AM34SS
    AM17SS3DGA-BR01
    AM23SS2DGA-BR01
    AM24SS3DGA-BR01
    AM34SS3DGA-BR01
    AM17SS3DGB-BR01
    AM23SS2DGB-BR01
    AM24SS3DGB-BR01
    AM34SS5DGA-BR01

    AM23SS3DGA-BR01



    AM23SS3DGB-BR01



    AM23SS4DGA-BR01

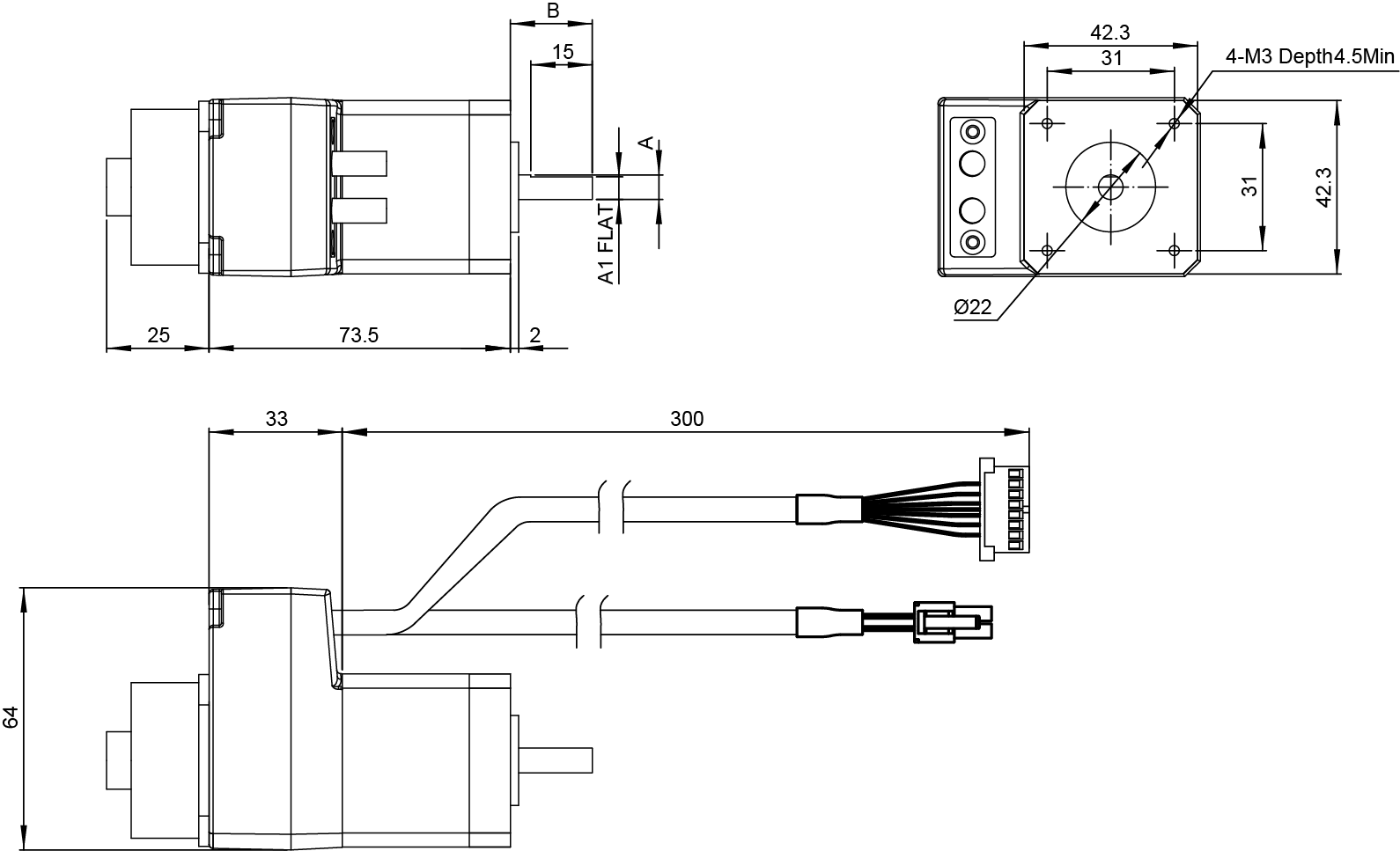

    AM17SS
    A
    A1
    B
    AM17SS3DGA-BR01
    φ6
    5.5
    20
    AM17SS3DGB-BR01
    φ5
    4.5
    24

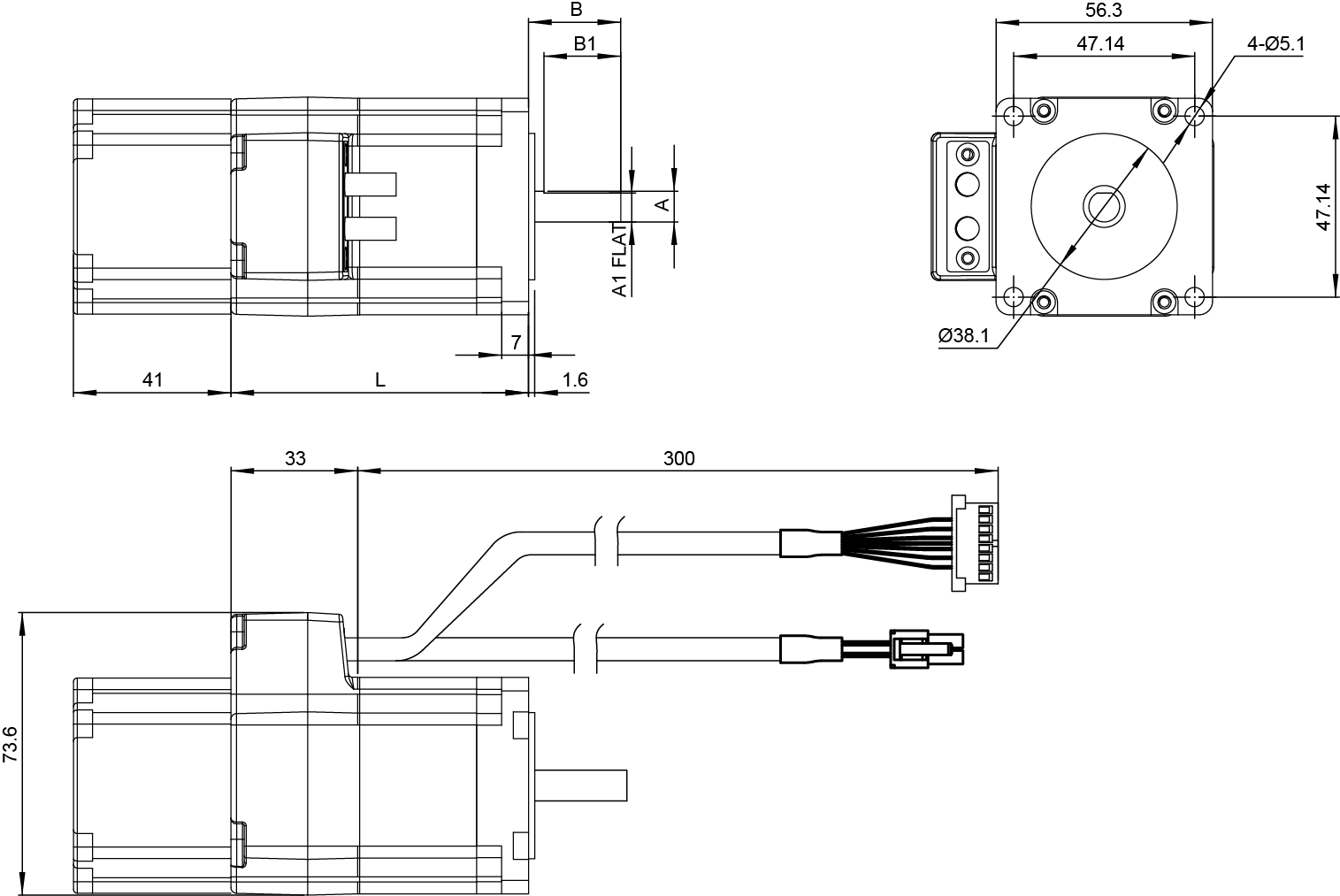

    AM23SS
    A
    A1
    B
    B1
    L
    AM23SS2DGA-BR01
    φ8
    7.5
    24
    20
    77.5
    AM23SS2DGB-BR01
    φ6.35
    5.85
    20
    15
    77.5
    AM23SS3DGA-BR01
    φ8
    7.5
    24
    20
    99.5
    AM23SS3DGB-BR01
    φ6.35
    5.85
    20
    15
    99.5
    AM23SS4DGA-BR01
    φ8
    7.5
    24
    20
    102.5



    AM24SS
    A
    A1
    B
    B1
    AM24SS3DGA-BR01
    φ10
    9.5
    24
    20
    AM24SS3DGB-BR01
    φ8
    7.5
    20.6
    15

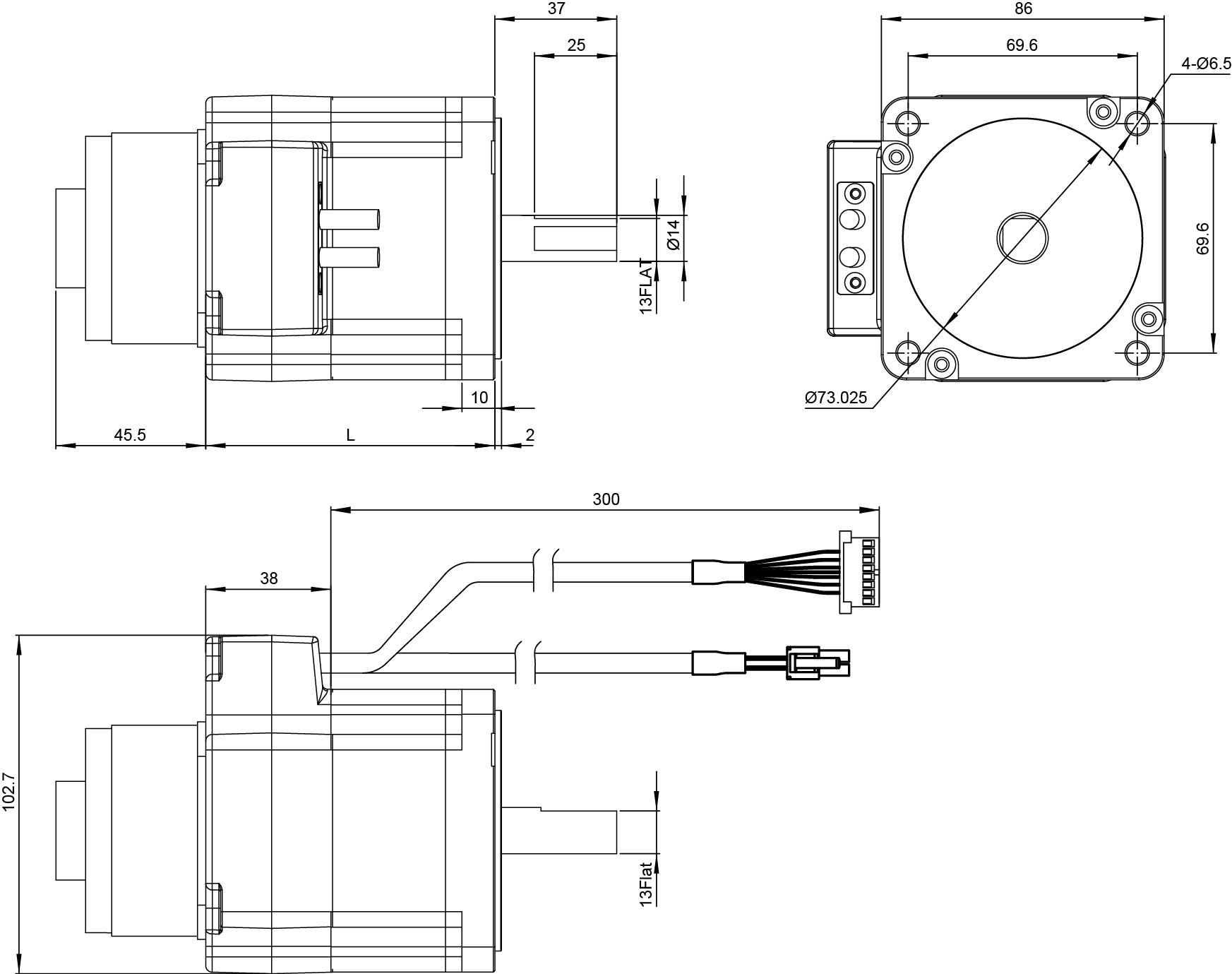

    AM34SS
    L
    AM34SS3DGA-BR01
    117.5
    AM34SS5DGA-BR01
    147

    ダウンロード
    2D図面
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    SS03/05/10-R 3Dモデル.step STEP 6147
    SS03/05/10-EC 3Dモデル.step STEP 8765
    SS03/05/10-S/Q-A 3Dモデル.step STEP 5809
    SS03/05/10-S/Q-R 3Dモデル.step STEP 6040
    SS03/05/10-P 3Dモデル.step STEP 5809
    SS03/05/10-C 3Dモデル.step STEP 6040
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    SSシリーズ カタログ.pdf PDF 9872
    マニュアル
    簡単なセットアップガイド
    タイトル タイプ サイズ(KB) ダウンロード
    SS03/05/10 簡単なセットアップ .pdf PDF 386
    認証取得
    タイトル タイプ サイズ(KB) ダウンロード
    SS03/05/10-P/Q/R/S/C CE.pdf PDF 357
    SSシリーズ RoHS.pdf PDF 264
    SS-EC CE.pdf PDF 280
