新世代NEMA8ステッピングモーター
Nema 8 (口20mmX20mm)、2相、1.8° • 革新的な円形フランジ、本体の直径はわずかΦ22mmです。• 保持トルクは最大で8.5oz-in（60mNm）、従来のモーターより27%-40%アップしています。
• 同じ厚さのモーターより、体積において約18.5%の小型化および重量において約10%の軽量化を達成しました。
• 革新的な円形フランジは取り付けの利便性を提供するとともに、カスタマイズサービスも提供可能です。
• 端子台方式の接続ではコネクタを正面、背面、側面の3方向から装着することが可能です。特に背面からの装着方法は、モーターのコンパクト化を実現するのに寄与します。
• 高性能な巻線を採用し、多様なシャフト形状、接続方式、コネクタ、エンコーダー、ギアボックスのカスタマイズサービスを提供しております。 ご購入の場合はこちら
MOONS'のMS08HYシリーズは、小型精密機器への適用を目的としたコンパクトサイズのHBステッピングモーターです。継続的な製品研究開発と高度な電磁シミュレーション技術により、MOONS'はその性能を最適化しました。これにより、MS08HYシリーズモーターはコンパクトでありながら高効率かつ高性能を実現し、幅広い用途に対応可能な多様な取り付けおよび接続オプションを提供します。

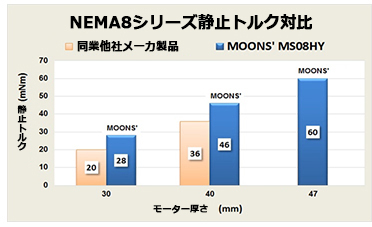

ハイトルク
最適化された磁気回路設計により、高効率、高トルクを実現しています。 コンパクト構造 – 省スペース、軽量

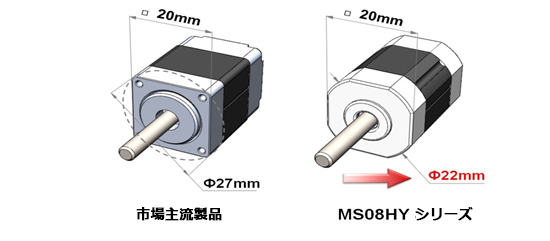

MS08HYシリーズモーターは、従来の設計と比較して本体外径（20mm）を小型化し、直径はΦ27mmからΦ22mmに縮小しました。これにより、体積において約18.5%の小型化および重量において約10%の軽量化を達成しました。このような改善は、小型で軽量なソリューションを求めるお客様のニーズに対応し、製品性能の向上に寄与します。 柔軟な本体構造設計

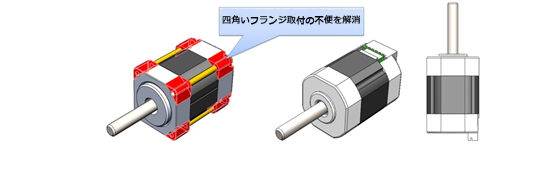

MS08HYシリーズモーターは正方形フランジおよび円形フランジを備えたカバー構造を採用しています。正方形フランジは、従来のNEMA 8設計と互換性があり、取付が容易です。一方、革新的な円形フランジのカバー構造により、モーター本体の小型化が実現され、設置スペースの最適化が可能です。さらに、背面カバーに配置された端子ポートはプラグイン式となっており、配線作業が簡略化されるとともに、全体のコンパクト化が図られます。このシリーズは、ポータブル医療機器、超小型監視カメラ、電子顕微鏡などにおける軽量化、精密化、高精度なステッピングモーターの要求に対応するための理想的な選択肢です。多様な取付と接続方式
· 正方形フランジ取付
正方形フランジは現在、市場における同種製品の主流設計として位置づけられています。MS08HYシリーズの正方形フランジ設計では、2種類の取り付け孔ピッチ(15.4mmおよび16mm)を提供しており、これにより市場の主要な要件に対応しています。
· 円形フランジ取付
MOONS'は先進的な組み立て技術を活用し、革新的な円形フランジを設計しました。この円形フランジはローターとステータの適合性を大幅に向上させ、標準的な紡錘形状の取付板と組み合わせることで、取り付けの利便性を提供するとともに、モーターの構造寸法を縮小し、大幅な省スペース化を実現します。（備考：円形フランジの設計はお客様の取り付けニーズに対応するため、取付板のカスタマイズサービスも提供可能です。）
· リード線方式および端子台方式の接続
リード線方式ではリード線がモーターと常時に接続されています。リード線の長さやリード線端子のコネクタタイプをカスタマイズ可能であり、これによりモーターをモータードライブに直接接続することができます。 一方、端子台方式ではコネクタを正面、背面、側面の3方向から装着することが可能です。特に背面からの装着方法は、モーターのコンパクト化を実現するのに寄与します。接続オプションの取付

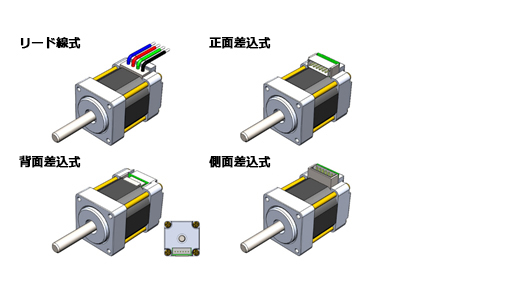

お客様は自社の設置ニーズに応じて、柔軟に対応可能な配線方式を選択いただけます。本方式により、システム配線の長さを効率的に短縮し、配線作業工数を削減します。さらに、配線の曲がりによる潜在的なリスクや不適切な取り付けによる無駄を回避し、迅速かつ確実な接続を実現します。· 正方形フランジ

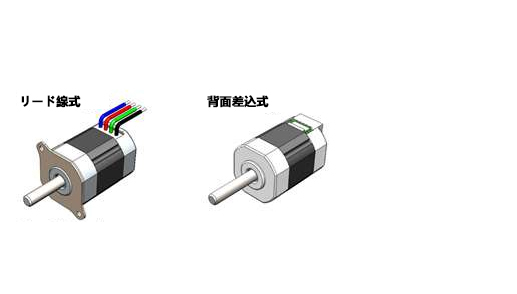

· 円形フランジ
モーターのカスタマイズ及び周辺機器
これらのモーターは、さまざまなトルク要件に応じて幅広く使用されています。当社の標準モーターは、基本的なカスタマイズだけでなく、その後の継続的なサポートも提供しています。また、特殊な動作環境向けに必要な高性能な巻線を採用し、多様なシャフト形状、接続方式、コネクタ、エンコーダー、ギアボックスのカスタマイズサービスを提供しております。
· クローズドループ制御における高精度（エンコーダー必須）
MS08HYシリーズステッピングモーターはコンパクト設計でありながら、光電式ロータリーエンコーダーとのシステム統合が可能です。お客様は簡単にモーターのクローズドループ制御システムを構築でき、オープンループシステムに比べより高い信頼性と効率で実現します。また、クローズドループ制御システムは低振動、低発熱及び位置決め安定性という利点があります。 · エンコーダーの取付寸法
· 推奨エンコーダー 製品：光電式ロータリーエンコーダー
型番：HS20A
分解能：1000 P/R
信号：A、B、Z
電圧：4.5 ~ 5.5 VDC
入力電流：60 mA (最大)
応答周波数：220 kHz
動作温度：-20 ~ +85℃
型番：HS20A
分解能：1000 P/R
信号：A、B、Z
電圧：4.5 ~ 5.5 VDC
入力電流：60 mA (最大)
応答周波数：220 kHz
動作温度：-20 ~ +85℃
· MS08HYシリーズステッピングモーター + 遊星ギアボックス
コンパクトな構造、軽量でギャップが小さく、高効率、低騒音、高出力トルク。 · 推奨ギアボックス| ギアボックスのデータ | |||||
| 減速比 | 4:1 | 16:1 | 64:1 | 256:1 | |
| 5:1 | 19:1 | 76:1 | 304:1 | ||
| 22:1 | 90:1 | 361:1 | |||
| 107:1 | 428:1 | ||||
| 509:1 | |||||
| レベル | 1 | 2 | 3 | 4 | |
| 最大連続トルク | Nm | 0.20 | 0.40 | 0.60 | 0.80 |
| 最大停動トルク | Nm | 0.30 | 0.60 | 0.90 | 1.20 |
| 重量 | g | 34.3 | 34.6 | 54.4 | 64.0 |
| 最高効率 | % | 81 | 66 | 53 | 43 |
| 本体の長さ | mm | 17.7 | 22.9 | 28.1 | 33.3 |
| 仕様 | ||
| 遊星ギアボックス | 平歯車 | |
| 出力軸 | 硬化ステンレス鋼 | |
| 出力側軸受 | 多孔質軸受 | |
| ラジアルギャップ | mm | ≤ 0.1 |
| アキシアルギャップ | mm | ≤ 0.35 |
| 最大ラジアル荷重 | N | 8 |
| 最大アキシアル荷重 | N | 15(フランジから5mm) |
| 最大取付け力 | N | 100 |
| 推奨入力速度 | rpm | ≤10000 |
| 回転方向（入力/出力） | = | |
| 環境温度 | ℃ | -10~+60 |
製品仕様
| 本体長さ | 型番 | コネクタ | 定格電流 | 静止トルク | コイルパラメータ | 慣性モーメント | モーター重量 | |||
| 片軸 | P=差込式 L=リード線式 | Amps | Nm Typ. | Oz-in Typ. | Ohms @20℃ | g.cm² | Oz-in² | Kg | Lbs | |
| 30mm | MS08HY1 | P | 0.5 | 0.028 | 4 | 8.2 | 2.7 | 0.015 | 0.045 | 0.1 |
| 40mm | MS08HY3 | P | 0.5 | 0.046 | 6.5 | 14.1 | 3.6 | 0.02 | 0.062 | 0.14 |
| 47.5mm | MS08HY5 | P | 0.5 | 0.06 | 8.5 | 17.4 | 4.2 | 0.023 | 0.075 | 0.17 |
| 相数 | ステップ数 | 定位精度 | IP保護等級 | 認証 | 環境温度 | 絶縁等級 | 絶縁抵抗 | シャフト荷重 (20,000 Hours at 1000 RPM) | |
| アキシアル荷重 | ラジアル荷重 | ||||||||
| 2 | 200 | ±5% | 40 | RoHS | -20°C to +50°C | B, 130°C | 100 MegOhms | 6 N (1.3 Lbs.) 押す 25 N (5.6 Lbs.) 引く | 18 N (4 Lbs.) 作用点は シャフトの先端 |
トルク曲線
 |  |  |
寸法
· 円形フランジ取付角寸法：mm(in)
· 正方形フランジ取付角寸法：mm(in)
