スロットレス型ブラシレスDCモータ

製品概要
特徴とメリット

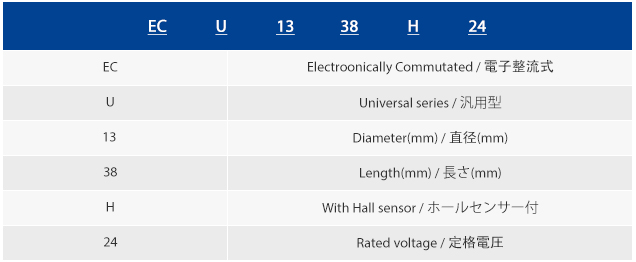

型番の見方

スロットレス型ブラシレスDCモータ Ø13mmシリーズのスロットレス型ブラシレスDCモータは2種類の寸法と11種類のコイルパラメータをオプションとして用意しています。また、型番ごとにホールセンサー付とホールセンサー無しの2種類があります。当製品に対応できる高速度の遊星ギアボックスもソリューションとして提供していますので、詳細はお問い合わせください。

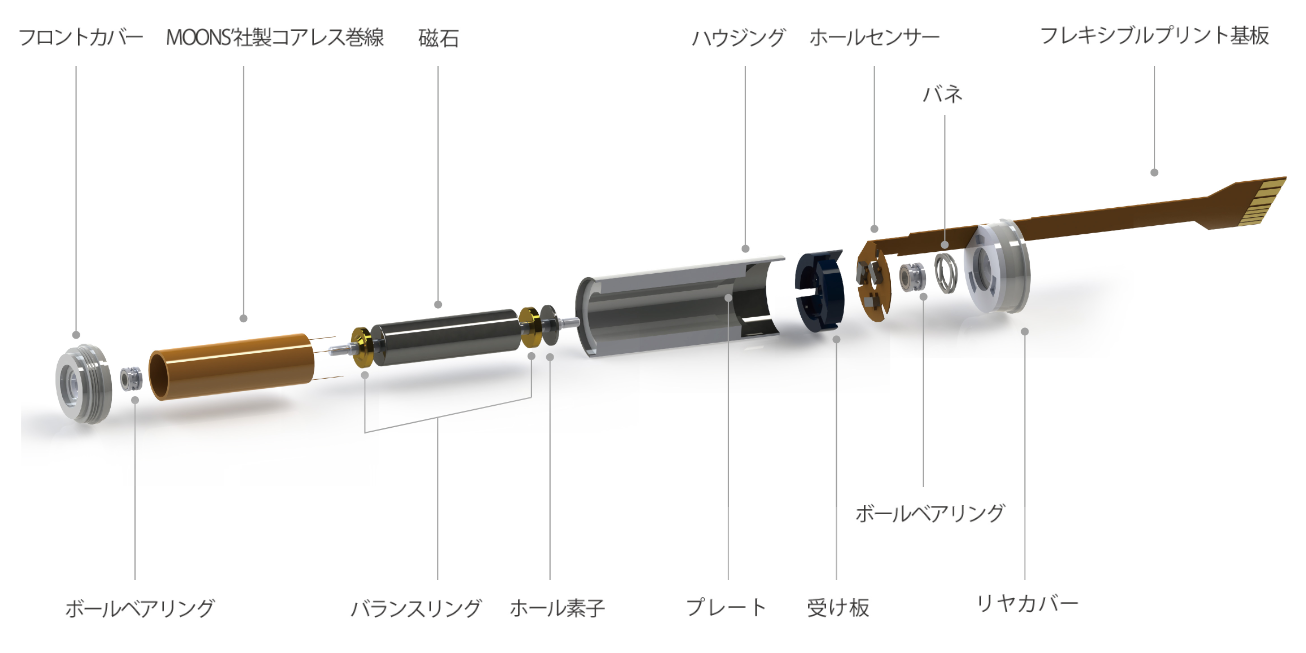

構造

ECU13026シリーズスロットレスブラシレスDCモータ

スロットレスブラシレスDCモータ、小型、ハイトルク、高速

メーカー:MOONS'

商品名	単価 (JPY)	定格電圧 (Vdc)	無負荷回転数 (rpm)	定格トルク (Nm)	定格電流 (A)	回転数トルク比 (rpm/mNm)
ECU13026H18	¥17,190	18	28400	2.41	0.44	3320
ECU13026H24	¥17,190	24	27600	2.33	0.32	3524
ECU13026H12	¥17,190	12	28000	2.31	0.64	3313
ECU13026H06	¥17,190	6	29200	2.33	1.35	3705
ECU13026H09	¥17,190	9	31000	2.45	1.01	2989

ECU13038シリーズスロットレスブラシレスDCモータ

スロットレスブラシレスDCモータ、小型、ハイトルク、高速

メーカー:MOONS'

商品名	単価 (JPY)	定格電圧 (Vdc)	無負荷回転数 (rpm)	定格トルク (Nm)	定格電流 (A)	回転数トルク比 (rpm/mNm)
ECU13038H36	¥18,985	36	27000	0.45	5.4	945
ECU13038H06	¥18,985	6	24600	2.23	5.13	1158
ECU13038H09	¥18,985	9	24600	1.7	5.55	951
ECU13038H12	¥18,985	12	24700	1.12	5.18	1041
ECU13038H18	¥18,985	18	25400	0.81	5.5	884
ECU13038H24	¥18,985	24	24700	0.55	5.13	1002

ECU16036シリーズスロットレスブラシレスDCモータ

スロットレスブラシレスDCモータ、小型、ハイトルク、高速

メーカー:MOONS'

商品名	単価 (JPY)	定格電圧 (Vdc)	無負荷回転数 (rpm)	長さ (mm)	Rated Torque (mNm)	定格電流 (A)	回転数トルク比 (rpm/mNm)
ECU16036H24-S001	¥16,394	24	16200	35.6	8.18	0.62	508
ECU16036H12-S001	¥16,394	12	16000	35.6	8.29	1.28	511
ECU16036H09-S001	¥16,394	9	17200	35.6	8.03	1.88	540
ECU16036H06-S001	¥16,394	6	22750	35.6	4.5	1.91	793
ECU16036H18-S001	¥16,394	18	17200	35.6	8.3	0.97	497
ECU16036H36-S001	¥16,394	36	17200	35.6	8.41	0.49	482
