ID ECU16036シリーズ スロットレスブラシレスDCモータ
スロットレスブラシレスDCモータ、多様な減速機とエンコーダー対応可能、小型、ハイトルク、高速、Ø16mm、25W、31.6mNm、40000rpm
● 革新的な設計を実現
● 厳しく管理された生産プロセス
● 優れたパフォーマンスを提供
● 厳しく管理された生産プロセス
● 優れたパフォーマンスを提供
保証:
< img src="" border="0" width="330" height="363">
| 型番 | 直径(mm) | 長さ(mm) | 出力電力(W) | 定格電圧(V) | 無負荷回転数(RPM) | 定格トルク(mNm) | 定格電流(A) |
|---|---|---|---|---|---|---|---|
| ECU16036H06 | Ø16 | 35.6 | 12/ 25 | 6 | 22750 | 4.5 | 1.91 |
| ECU16036H09 | Ø16 | 35.6 | 12/ 25 | 9 | 17200 | 8.03 | 1.88 |
| ECU16036H12 | Ø16 | 35.6 | 12/ 25 | 12 | 16000 | 8.29 | 1.28 |
| ECU16036H18 | Ø16 | 35.6 | 12/ 25 | 18 | 17200 | 8.30 | 0.97 |
| ECU16036H24 | Ø16 | 35.6 | 12/ 25 | 24 | 16000 | 8.18 | 0.62 |
| ECU16036H36 | Ø16 | 35.6 | 12/ 25 | 36 | 17200 | 8.41 | 0.49 |

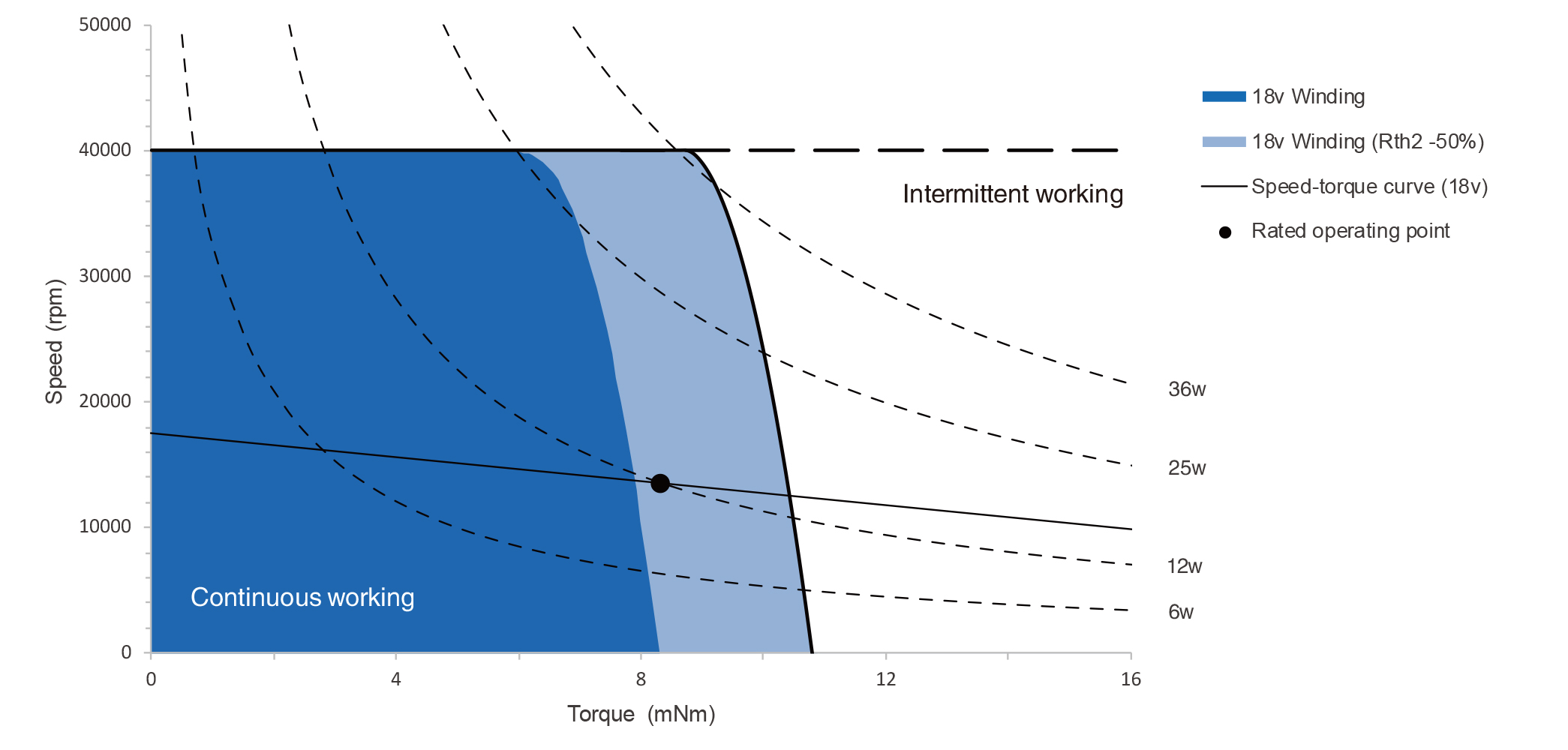

トルク曲線
Dimension
2D図面
| タイトル | タイプ | サイズ(KB) | ダウンロード |
|---|---|---|---|
| ECU16036H12-S104&PG16M-0083-S01 | 757 | ||
| ECU16036H24-S107&M16-1024 | 727 | ||
| ECU16036シリーズ 2D図面.pdf | 82 | ||
| ECU16036H24-S108&M16-1024&PG16M-0021-S01 | 826 | ||
| ECU16036H12-S104&PG16M-0021-S01 | 744 | ||
| ECU16036H24-S108&M16-1024&PG16M-0083-S01 | 826 | ||
| ECU16036H12-S105&PG16M-0172-S01 | 742 | ||
| ECU16036H24-S109&M16-1024&PG16M-0172-S01 | 825 | ||
| 4611180000341 2D Drawings | 484 | ||
| 4611180000346 2D Drawings | 48 | ||
| ECU16036H12-S107&M16-1024 2D図 | 57 | ||
| 4611180000286 2D drawing | 680 | ||
| 4611180000339.pdf | 494 | ||
| 4611180000338.pdf | 490 | ||
| 4611180000337.pdf | 491 | ||
| 4611180000327.pdf | 498 | ||
| 4611180000336.pdf | 489 | ||
| 4611180000316 2D Drawings | 57 | ||
| 4611180000340 2D Drawings | 490 | ||
| 4611180000314 2D Drawings | 46 | ||
| 4611180000313 2D Drawings | 47 | ||
| 4611180000345 2D Drawings | 48 |
3Dモデル
| タイトル | タイプ | サイズ(KB) | ダウンロード |
|---|---|---|---|
| ECU16036シリーズ 3Dモデル.step | STEP | 442 | |
| ECU16036H12-S104&PG16M-0083-S01 3D | STEP | 445 | |
| ECU16036H24-S107&M16-1024 3D | STEP | 1021 | |
| ECU16036H12-S104&PG16M-0021-S01 3D | STEP | 441 | |
| ECU16036H24-S108&M16-1024&PG16M-0021-S01 3D | STEP | 623 | |
| ECU16036H24-S108&M16-1024&PG16M-0083-S01 3D | STEP | 7185 | |
| ECU16036H12-S105&PG16M-0172-S01 3D | STEP | 445 | |
| 4611180000337.stp | STEP | 4835 | |
| 4611180000236.stp | STEP | 5381 | |
| 4611180000336.stp | STEP | 4835 | |
| 4611180000227.stp | STEP | 4835 | |
| 4611180000327.stp | STEP | 5928 | |
| 4611180000247.stp | STEP | 5928 | |
| 4611180000339.stp | STEP | 5381 | |
| 4611180000338.stp | STEP | 5381 | |
| ECU16036H12-S107&M16-1024 3D図 | STEP | 1021 | |
| ECU16036H24-S109&M16-1024&PG16M-0172-S01 3D | STEP | 7185 |
カタログ
| タイトル | タイプ | サイズ(KB) | ダウンロード |
|---|---|---|---|
| スロットレスDCブラシレスモータ2020_カタログ.pdf | 16672 |
カスタマイズ
歯車
ベアリング
フランジ
巻線
軸
フレキシブル回路板
取扱説明書
MOONS’のECシリーズモータをお使いになる前に、下記の取り扱いかたや安全上の注意事項をよくお読みななり、製品を安全にお使いください。①. モータとギアボックス出力軸の最大許容負荷を超えないでください。最大許容値を超えると、装置破損の可能性があります。詳しい情報は最新版のカタログをご参考ください。
②. 長時間の過負荷運転しないでください、過負荷運転時には温度上昇やその継続時間によりモータマグネット消磁及び巻線破損の可能性があります。過電流保護を考えなければなりません。
③. モータを高い所から落下しないでください。
④. モータの円型出力軸がカップリングと直接に連続でき、ボルトやビスコースで締めでき、装置駆動軸とウェルディングできます。締まりばめのはめあい基準を従って、仕様値を超えない事を注意してください。
⑤. 出力軸を直接に加工でき、ブッシュを取り付ける事もできます。
⑥. 配線や電源に間違いがある場合、製品を破損する可能性があります。
⑦. MOONS’ ECシリーズモータがホールセンサとエンコーダを付け、静電気放電保護が必要、静電気による損害を防止しなければなりません。
⑧. お客様や他の人への危害や損傷を未然に防止するために、製品の取り扱いは、適切な資格を有る人が行ってください。
②. 長時間の過負荷運転しないでください、過負荷運転時には温度上昇やその継続時間によりモータマグネット消磁及び巻線破損の可能性があります。過電流保護を考えなければなりません。
③. モータを高い所から落下しないでください。
④. モータの円型出力軸がカップリングと直接に連続でき、ボルトやビスコースで締めでき、装置駆動軸とウェルディングできます。締まりばめのはめあい基準を従って、仕様値を超えない事を注意してください。
⑤. 出力軸を直接に加工でき、ブッシュを取り付ける事もできます。
⑥. 配線や電源に間違いがある場合、製品を破損する可能性があります。
⑦. MOONS’ ECシリーズモータがホールセンサとエンコーダを付け、静電気放電保護が必要、静電気による損害を防止しなければなりません。
⑧. お客様や他の人への危害や損傷を未然に防止するために、製品の取り扱いは、適切な資格を有る人が行ってください。
