当社は、ハイブリッドステッパー、PMステッパー、およびBLDCモーターの優れた点を組み合わせ、ハイブリッドステッパー技術の利点（高精度な位置決め制御、位置保持、低速運転）を備えた高速BLDCモーターとして機能するモーターを開発しました。このモーターは、これまで実現不可能だった動きを創り出すという、エンジニアにとって新たな可能性を切り拓きます。動きを精密に制御し、停止して位置を保持し、さらに9,000 RPMという速度でモーターを駆動できると想像してみてください。現在市場に出回っている他のどのモーターも、これほどの性能を発揮することはできません。
HPM テクノロジー
HPMは「Hybrid-PM-Mix」の略称です。これは、この種のモーターとしては初めてのものです。ハイブリッドステッパーのステーターとPMモーターのローターを組み合わせ、高速BLDCモーターの形状に仕上げました。その結果、一般的な高速BLDCモーターと同様の動作特性を持ちながら、ハイブリッドステッピングモーターならではの利点、すなわち高精度な位置制御と位置保持機能を兼ね備えたモーターが実現しました。低騒音・低振動
このモーターは、従来のステッピングモーターに見られるブーンという音やハム音がなく、騒音が気になる用途に最適です。NEMA05シリーズは、低振動・低共振モーターでもあり、高速運転時でもシステムへの振動を事実上ゼロに抑えます。直径わずか13mm
NEMA05シリーズは、フレームサイズがわずか13mmの小型モーターであり、当社が取り扱うステッピングモーターの中でも最も小型な製品の一つです。そのため、スペースが限られた小型用途に最適です。ハイスピード
NEMA05シリーズは、独自の設計と大きなステップ角により、最大9,000 RPMの回転数を実現します。そのため、このモーターは高速動作が求められる小型用途に最適です。精密な制御
NEMA05シリーズは30°のステップ角を備えており、オープンループ構成でも位置制御が可能です。ギアヘッドと組み合わせることで、ステップ角をさらに小さくすることができ、最も過酷な用途にも対応可能です。NEMA05シリーズ ギアボックス
NEMA05は、必要なトルク出力を維持しつつ幅広い動作速度に対応できるよう、さまざまなギアヘッドと組み合わせることができます。ギア比には、16:1、66:1、271:1があります。その他のギア比については、ご要望に応じてご用意可能です。
幅広い用途
NEMA05シリーズは、電気式オイルバルブ、電動グリッパー、シリンジポンプ、小型油圧ポンプなど、さまざまな用途で使用されています。
電動グリッパー
小型油圧ポンプ
電気式オイルバルブ
シリンジポンプ

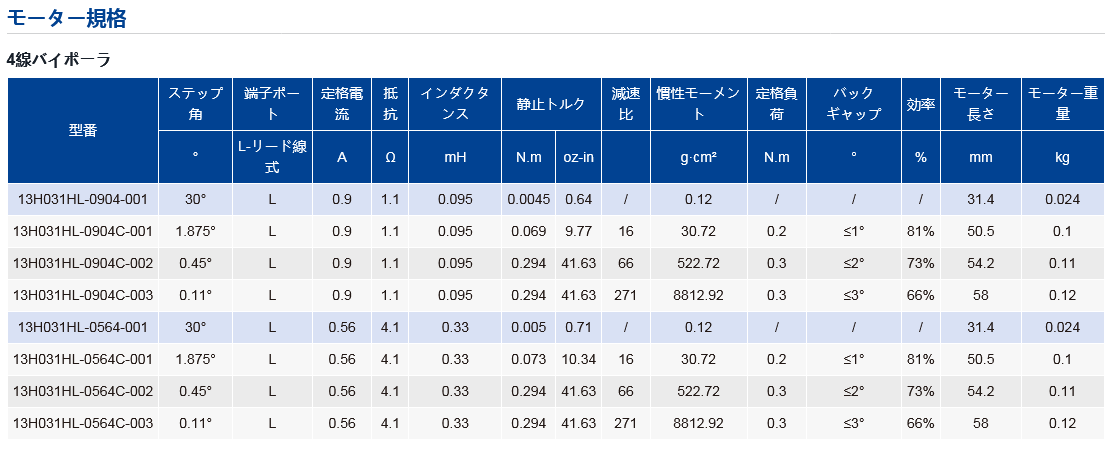

モーター規格
| 型番 | ステップ角 | 端子ポート | 定格電流 | 抵抗 | インダクタンス | 静止トルク | 減速比 | 慣性モーメント | 定格負荷 | バックギャップ | 効率 | モーター長さ | モーター重量 | |
| ° | L-リード線式 | A | Ω | mH | N.m | oz-in | g·cm² | N.m | ° | % | mm | kg | ||
| 13H031HL-0904-001 | 30° | L | 0.9 | 1.1 | 0.095 | 0.0045 | 0.64 | / | 0.12 | / | / | / | 31.4 | 0.024 |
| 13H031HL-0904C-001 | 1.875° | L | 0.9 | 1.1 | 0.095 | 0.069 | 9.77 | 16 | 30.72 | 0.2 | ≤1° | 81% | 50.5 | 0.1 |
| 13H031HL-0904C-002 | 0.45° | L | 0.9 | 1.1 | 0.095 | 0.294 | 41.63 | 66 | 522.72 | 0.3 | ≤2° | 73% | 54.2 | 0.11 |
| 13H031HL-0904C-003 | 0.11° | L | 0.9 | 1.1 | 0.095 | 0.294 | 41.63 | 271 | 8812.92 | 0.3 | ≤3° | 66% | 58 | 0.12 |
| 13H031HL-0564-001 | 30° | L | 0.56 | 4.1 | 0.33 | 0.005 | 0.71 | / | 0.12 | / | / | / | 31.4 | 0.024 |
| 13H031HL-0564C-001 | 1.875° | L | 0.56 | 4.1 | 0.33 | 0.073 | 10.34 | 16 | 30.72 | 0.2 | ≤1° | 81% | 50.5 | 0.1 |
| 13H031HL-0564C-002 | 0.45° | L | 0.56 | 4.1 | 0.33 | 0.294 | 41.63 | 66 | 522.72 | 0.3 | ≤2° | 73% | 54.2 | 0.11 |
| 13H031HL-0564C-003 | 0.11° | L | 0.56 | 4.1 | 0.33 | 0.294 | 41.63 | 271 | 8812.92 | 0.3 | ≤3° | 66% | 58 | 0.12 |

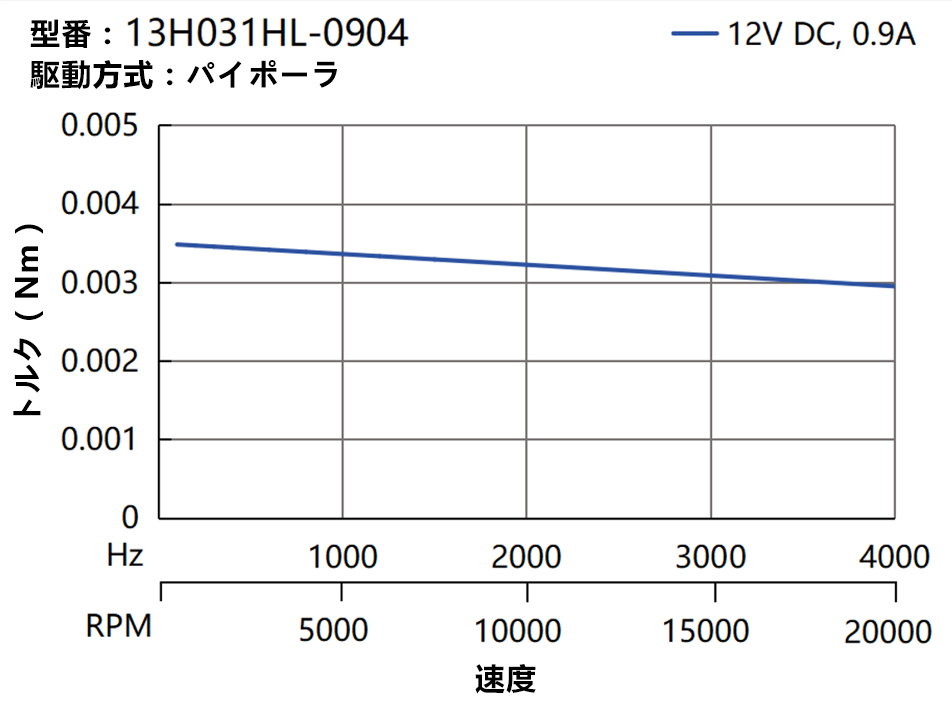

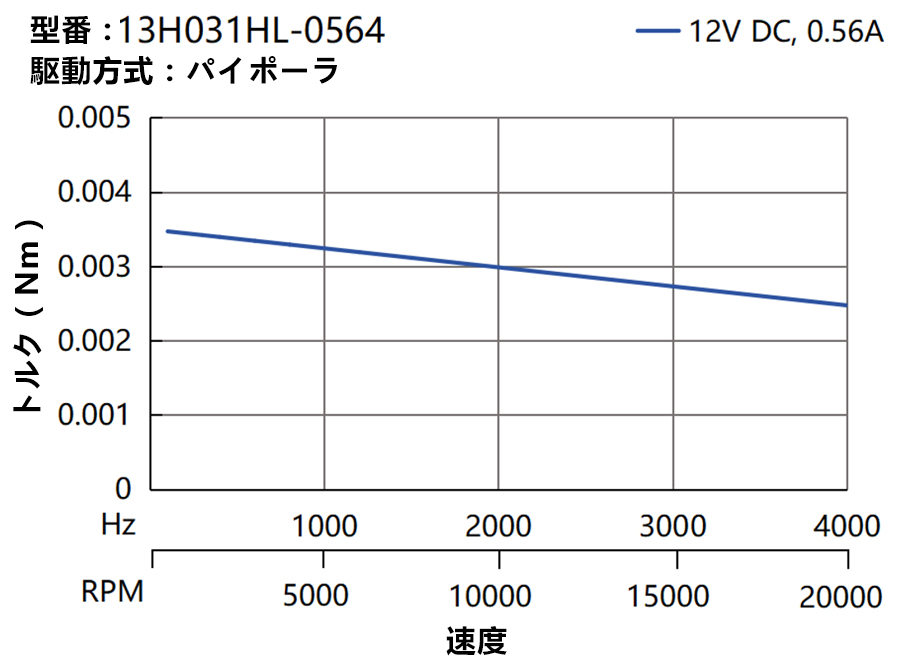

トルク曲線
2D図面
| タイトル | タイプ | サイズ(KB) | ダウンロード |
|---|---|---|---|
| 13H031HL-0904-001.pdf | 4481 | ||
| 13H031HL-0904C-001.pdf | 3656 | ||
| 13H031HL-0904C-002.pdf | 3674 | ||
| 13H031HL-0904-001.dwg | DWG | 322 | |
| 13H031HL-0564-001.pdf | 3578 | ||
| 13H031HL-0904C-003.pdf | 3447 | ||
| 13H031HL-0904C-003.dwg | DWG | 290 | |
| 13H031HL-0564C-001.pdf | 3728 | ||
| 13H031HL-0904C-001.dwg | DWG | 291 | |
| 13H031HL-0564C-001.dwg | DWG | 291 | |
| 13H031HL-0564C-003.pdf | 3456 | ||
| 13H031HL-0564C-003.dwg | DWG | 291 | |
| 13H031HL-0564C-002.pdf | 3472 | ||
| 13H031HL-0904C-002.dwg | DWG | 291 | |
| 13H031HL-0564C-002.dwg | DWG | 291 | |
| 13H031HL-0564-001.dwg | DWG | 272 |
3Dモデル
| タイトル | タイプ | サイズ(KB) | ダウンロード |
|---|---|---|---|
| 13H031HL-0904C-002.stp | STEP | 402 | |
| 13H031HL-0904C-003.stp | STEP | 398 | |
| 13H031HL-0564C-002.stp | STEP | 402 | |
| 13H031HL-0564C-003.stp | STEP | 398 | |
| 13H031HL-0564C-001.stp | STEP | 406 | |
| 13H031HL-0904C-001.stp | STEP | 406 | |
| 13H031HL-0564-001.stp | STEP | 105 | |
| 13H031HL-0904-001.stp | STEP | 105 |
