  5. MS11HSシリーズ 標準ハイブリッドステッピングモータ
MS11HSシリーズ 標準ハイブリッドステッピングモータ-1
  • MS11HSシリーズ 標準ハイブリッドステッピングモータ-1
  • MS11HSシリーズ 標準ハイブリッドステッピングモータ-2
  • MS11HSシリーズ 標準ハイブリッドステッピングモータ-3
    • MS11HSシリーズ 標準ハイブリッドステッピングモータ-1

    • MS11HSシリーズ 標準ハイブリッドステッピングモータ

    ステッピングモータ、小型、ハイトルク、低騒音、ステップ角：1.8°、NEMA11、28x28mm
    ● 小型
    ● ハイトルク
    ● 低騒音
    メーカー: MOONS'
    価格: JPY  4164.0  -  4841.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。
    * 春節のため、誠に勝手ながら、1月27日（月）～2月5日（水）でオンライン出荷業務を停止させていただき、2月6日（木）より順次再開いたします。通常よりもお届けが遅れますので予めご了承ください。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
    データシート



    仕様概要

    相数 2
    ステップ数/回転 200
    ステップ角 1.8°
    ステップ角精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 15 N (3.4 Lbs.) 推力
    25 N (5.6 Lbs.) 引張力
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 30 N (6.5 Lbs.)
    作用点はD-CUTのセンター
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 RoHS

    型番の見方

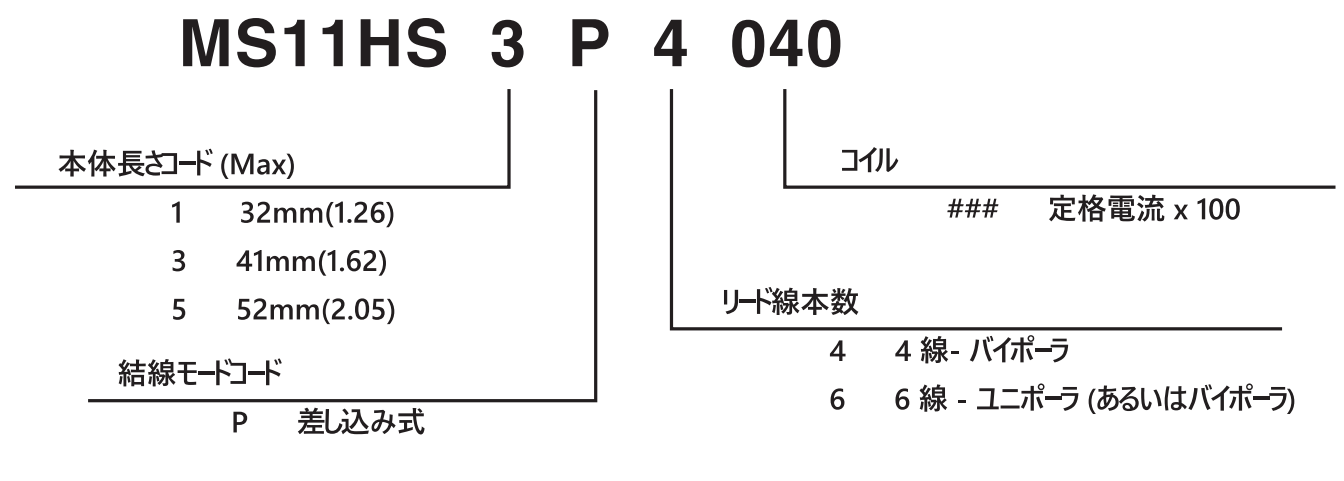

    型番の見方

    MS11HS–4線バイポーラ

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    32mm
    (1.26in.)     		MS11HS1P4024 P 0.24 0.0912 4938 50.71 90.049 0.10.22
    MS11HS1P4050 P 0.5 0.0913 10.99.6
    MS11HS1P4067 P 0.67 0.0913 6.15.4
    MS11HS1P4100 P 1 0.0913 2.72.5
    41mm
    (1.62in.)     		MS11HS3P4029 P 0.29 0.1217 3934 60.85 120.066 0.150.33
    MS11HS3P4067 P 0.67 0.1217 6.96.5
    MS11HS3P4095 P 0.95 0.1318 3.73.5
    MS11HS3P4140 P 1.4 0.1318 1.771.56
    52mm
    (2.05in.)
    		 MS11HS5P4030 P 0.3 0.1724 4038 81.1 180.098 0.20.44
    MS11HS5P4070 P 0.7 0.1724 6.76.8
    MS11HS5P4100 P 1 0.1724 3.73.6
    MS11HS5P4150 P 1.5 0.1724 1.651.48

    MS11HS–6線ユニポーラ

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    32mm
    (1.26in.)
    		 MS11HS1P602 P 0.24 0.069 4818.2 50.71 90.049 0.10.22
    MS11HS1P6050 P 0.5 0.079 10.94.5
    MS11HS1P6070 P 0.7 0.079 5.52.3
    41mm
    (1.62in.)
    		 MS11HS3P6026 P 0.26 0.0913 4820 60.85 120.066 0.150.33
    MS11HS3P6067 P 0.67 0.0913 7.43.3
    MS11HS3P6095 P 0.95 0.0913 3.51.56
    52mm
    (2.05in.)

    		 MS11HS5P6033 P 0.33 0.1318 3516.4 81.1 180.098 0.20.44
    MS11HS5P6067 P 0.67 0.1318 8.13.9
    MS11HS5P6095 P 0.95 0.1318 4.31.93

    比較 名称 価格
    (JPY)    		 すぐ注文する
    MS11HS1P4024 N/A
    MS11HS1P4050 ¥4,164
    MS11HS1P4067 ¥4,164
    MS11HS1P4100 ¥4,164
    MS11HS3P4029 ¥4,341
    MS11HS3P4067 ¥4,341
    MS11HS3P4095 ¥4,341
    MS11HS3P4140 ¥4,341
    MS11HS5P4030 ¥4,841
    MS11HS5P4070 ¥4,841
    MS11HS5P4100 ¥4,841
    MS11HS5P4150 ¥4,841
       トルク曲線

    トルク曲線

    ■ MS11HS1-Bipolar
    MS11HS1P4024 - torque speed curve
    MS11HS1P4050 - torque speed curve
    MS11HS1P4067 - torque speed curve
    MS11HS1P4100 - torque speed curve
    ■ MS11HS3-Bipolar
    MS11HS3P4029 - torque speed curve
    MS11HS3P4067 - torque speed curve
    MS11HS3P4095 - torque speed curve
    MS11HS3P4140 - torque speed curve
    ■ MS11HS5-Bipolar
    MS11HS5P4150 - torque speed curve
    ■ MS11HS1-Unipolar
    ■ MS11HS3-Unipolar
    ■ MS11HS5-Unpolar

    寸法

    寸法

    ■ モータ 寸法：mm(in)

    ■ リード線（別途発注要） 寸法：mm(in)

    4線部品：4634 1402 04190 6線部品：4634 1402 04490

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    MS11HS1P4050.pdf PDF 229
    MS11HS3P4067.pdf PDF 219
    MS11HS1P4067.pdf PDF 235
    MS11HS5P4070.pdf PDF 220
    MS11HS5P4100.pdf PDF 206
    MS11HS1P4100.pdf PDF 229
    MS11HS1P4024.pdf PDF 233
    MS11HS5P4030.pdf PDF 216
    MS11HS5P4150.pdf PDF 235
    MS11HS3P4095.pdf PDF 225
    MS11HS3P4029.pdf PDF 445
    MS11HS3P4140.pdf PDF 215
    MS11HS5P6033.pdf PDF 154
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    MS11HS1P 3Dモデル.STEP STEP 633
    MS11HS5P 3Dモデル.STEP STEP 630
    MS11HS3P 3Dモデル.STEP STEP 632
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ハイブリッドステッピングモータ2019_カタログ.pdf PDF 15612
