    ステッピングモータ、ハイトルク、低騒音、滑らかな動作、ステップ角：1.8°、NEMA17、42x42mm
    ● ハイトルク
    ● 低騒音
    ● 滑らかな動作
    メーカー: MOONS'
    価格: JPY  3975.0  -  5285.0  EA

    * ご注文金額が税込2万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
    データシート



    仕様概要

    相数 2
    ステップ数/回転 200
    ステップ角 1.8°
    ステップ角度精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 25 N (5.6 Lbs.) Push
    65 N (15 Lbs.) Pull
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 30 N (6.5 Lbs.)
    作用点はD-CUTのセンター
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 UL Recognized File E465363, RoHS

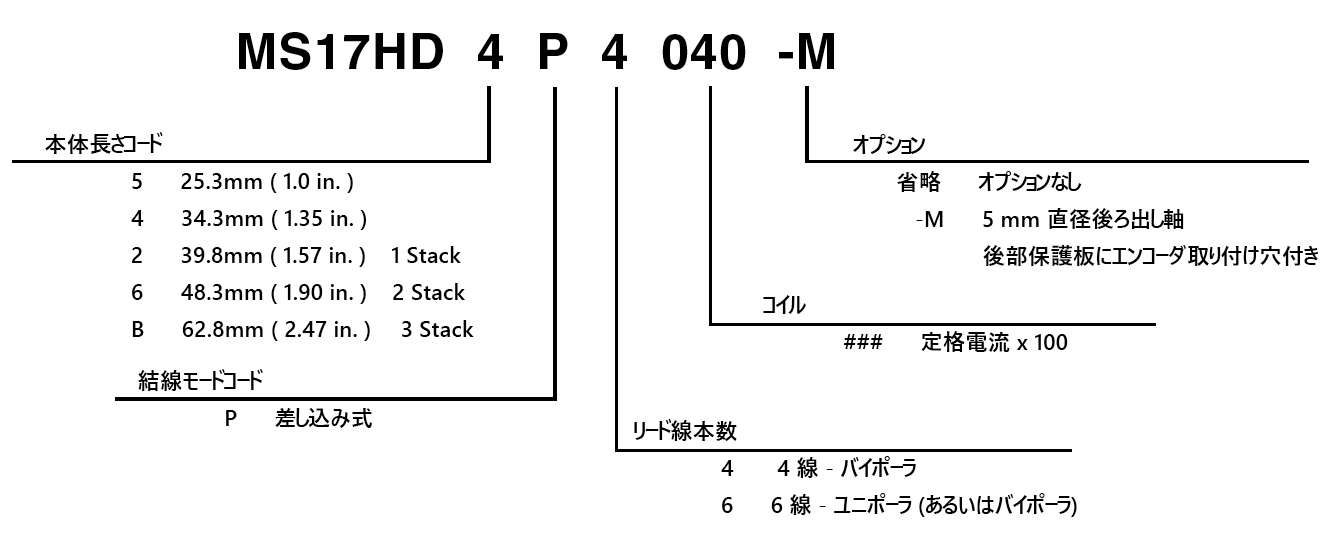

    型番の見方

    型番の見方

    MS17HD–4線バイポーラ

    モータの長さ 型番 トルク
    曲線    		 コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH    		 ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線    		 Amps Nmoz-in
    Typ.Typ.    		 ±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    25.3mm
    (1in.)     		MS17HD5P4027 P 0.27 0.228 4453 50.71 200.11 0.150.33
    MS17HD5P4070 P 0.7 0.2130 6.58.8
    MS17HD5P4100 P 1 0.2130 3.24.3
    MS17HD5P4150 P 1.5 0.228 1.311.66
    34.3mm
    (1.35in.)     		MS17HD4P4040 P 0.4 0.3448 3051 121.7 380.21 0.210.46
    MS17HD4P4065 P 0.65 0.3245 8.715.4
    MS17HD4P4100 P 1 0.3347 4.27.5
    MS17HD4P4150 P 1.5 0.3245 1.72.9
    39.8mm
    (1.57in.)
    1Stack     		MS17HD2P4040 P 0.4 0.4868 2456 152.1 570.31 0.280.62
    MS17HD2P4100 P 1 0.4868 3.98.9
    MS17HD2P4150 P 1.5 0.571 1.984.3
    MS17HD2P4200 P 2 0.4868 1.042.2
    48.3mm
    (1.9in.)
    2Stack     		MS17HD6P4050 P 0.5 0.6795 2453 253.5 820.45 0.360.79
    MS17HD6P4100 P 1 0.630.89 4.911.5
    MS17HD6P4150 P 1.5 0.6288 2.24.9
    MS17HD6P4200 P 2 0.6389 1.32.9
    62.8mm
    (2.47in.)
    3Stack     		MS17HDBP4100 P 1 0.82120 5.614.6 304.2 1230.67 0.61.3
    MS17HDBP4150 P 1.5 0.88120 37.7
    MS17HDBP4200 P 2 0.8330 1.493.8

    MS17HD–6線ユニポーラ

    モータの長さ 型番 トルク
    曲線    		 コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH    		 ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線    		 Amps Nmoz-in
    Typ.Typ.    		 ±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    25.3mm
    (1in.)
    		 MS17HD5P6030 P 0.3 0.1623 4025 50.71 200.11 0.150.38
    MS17HD5P6070 P 0.7 0.1623 6.64.4
    MS17HD5P6100 P 1 0.1623 3.32.2
    34.3mm
    (1.35in.)
    		 MS17HD4P6038 P 0.38 0.2637 3127 121.7 380.21 0.210.46
    MS17HD4P6085 P 0.85 0.2434 5.14.5
    MS17HD4P6120 P 1.2 0.2535 2.92.5
    39.8mm
    (1.57in.)
    1Stack
    		 MS17HD2P6040 P 0.4 0.3854 2831 152.1 570.31 0.280.62
    MS17HD2P6085 P 0.85 0.3854 66.7
    MS17HD2P6130 P 1.3 0.3854 2.52.8
    48.3mm
    (1.9in.)
    2Stack
    		 MS17HD6P6040 P 0.4 0.4868 2933 253.5 820.45 0.360.79
    MS17HD6P6080 P 0.8 0.4969 7.68.6
    MS17HD6P6130 P 1.3 0.5172 3.23.6
    MS17HD6P6200 P 2 0.571 1.31.4

    比較 名称 価格
    (JPY)    		 すぐ注文する
    MS17HD5P4027-000 ¥3,975
    MS17HD5P4070-000 N/A
    MS17HD5P4100-000 ¥3,975
    MS17HD5P4150-000 ¥3,975
    MS17HD4P4040 ¥4,075
    MS17HD4P4065 ¥4,075
    MS17HD4P4100 ¥4,075
    MS17HD4P4150 ¥4,075
    MS17HD2P4040 N/A
    MS17HD2P4100 ¥4,164
    MS17HD2P4150 ¥4,164
    MS17HD2P4200 ¥4,164
    MS17HD6P4050 N/A
    MS17HD6P4100 ¥4,674
    MS17HD6P4150 ¥4,674
    MS17HD6P4200 ¥4,674
    MS17HDBP4100 ¥5,285
    MS17HDBP4150 ¥5,285
    MS17HDBP4200 ¥5,285
       トルク曲線

    トルク曲線

    ■ MS17HD5-バイポーラ
    ■ MS17HD4-バイポーラ
    ■ MS17HD2-バイポーラ
    MS17HD2P4200 - torque speed curves
    ■ MS17HD6-バイポーラ
    ■ MS17HDB-バイポーラ
    MS17HDBP4100 - torque speed curves
    MS17HDBP4150 - torque speed curves
    MS17HDBP4200 - torque speed curves
    ■ MS17HD5-ユニポーラ   ■ MS17HD4-ユニポーラ
    ■ MS17HD2-ユニポーラ   ■ MS17HD6-ユニポーラ

    寸法

    寸法

    ■ モータ 寸法：mm(in)
    ■ リード線（別途発注要） 寸法：mm(in)
    4線部品：4634140200723 6線部品：4634140200922

    ダウンロード
    2D図面
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    MS17HD2P 3Dモデル.STEP STEP 849
    MS17HD6P 3Dモデル.STEP STEP 849
    MS17HD5P 3Dモデル STEP 929
    MS17HD4P 3Dモデル.STEP STEP 871
    MS17HDBP 3Dモデル.STEP STEP 848
    MS17HD5P 3Dモデル.STEP STEP 929
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ハイブリッドステッピングモータ2019_カタログ.pdf PDF 15612
    カスタマイズ

    MOONS'は、長年にわたりハイブリッド式ステッピングモータの分野で培ってきた設計・開発、生産及び販売のノウハウと経験を生かし、今やモータ製品に関する様々なカスタマイズが可能となったため、お客様の細かいご要望にもお応えできるようなソリューションを幅広くご提案いたします。
  • 軸（シャフト）
    •
  • コネクタ＆リード線
    •
  • 巻線

    • ユーザーマニュアル

    配線図と回転方向

    配線図と回転方向
