PL23HSシリーズ トルク増強ハイブリッドステッピングモータ-1
  • PL23HSシリーズ トルク増強ハイブリッドステッピングモータ-1
  • PL23HSシリーズ トルク増強ハイブリッドステッピングモータ-2
  • PL23HSシリーズ トルク増強ハイブリッドステッピングモータ-3
    • PL23HSシリーズ トルク増強ハイブリッドステッピングモータ-1

    • PL23HSシリーズ トルク増強ハイブリッドステッピングモータ

    ステッピングモータ、ウルトラハイトルク、高効率、高精度、ステップ角：1.8°、NEMA23、56x56mm
    ● ウルトラハイトルク
    ● 高効率
    ● 高精度
    メーカー: MOONS'
    価格: JPY  11880.0  -  18875.0  EA

    * ご注文金額が税込2万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
       概要と機能

    トルク増強技術について

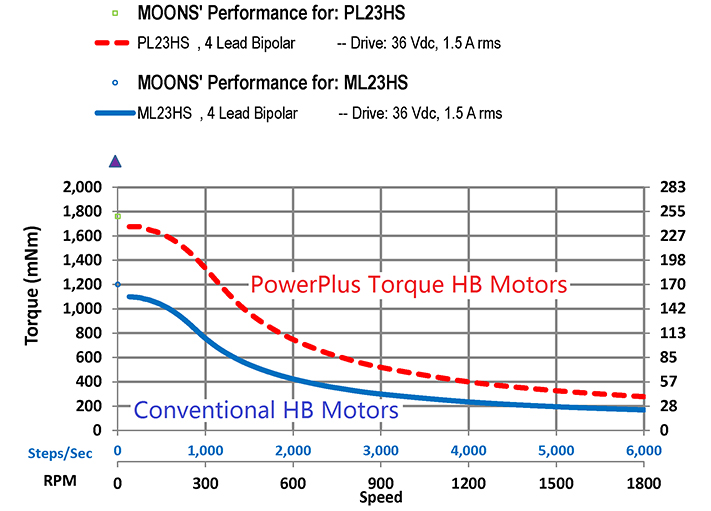

    MOONS'のトルク増強技術はモータの出力トルクを全速度領域内で25%～40%向上させることが期待できる。
    当技術はモータの効率改善により実現されたもので、入力駆動電圧もしくは入力電流を増やす必要がない。

    用途のご紹介

    既存設備を手軽にアップグレード:既存モータを増強型モータに直接切り替えることにより、素早く設備の性能を向上させ、手軽にアップグレードすることが可能になる。
    モータの外部サイズ・駆動条件及び付属部材も現状のままでアップグレードできるため、次のようなメリットがある：
    • 新製品開発の加速化を実現• 開発におけるコストダウンを可能に• より簡単に量産化を実現• 既存設備の在庫を効率よく消化する
    非常停止への対応:
    設備の非常停止は、低温、塵埃、誤った使用や不適切な取り扱いなど予想外の現場状況によるものが多い。
    トルク増強型モータはこのような非常停止に対して高効率な問題解決につながるソリューションを提供する。
    設計開発時によくある駆動装置また電源の制限を突破すること:
    通常の場合、駆動電流や駆動電圧の大きさと出力トルクの大きさは比例すると考えられている。だが大きな出力電流を供給可能な駆動装置のほとんどは高価である。また、駆動電圧を高めるにはまず安全性の配慮から実現するのが難しいし、そしてかなりの費用がかかる。こういった場合、トルク増強型モータは効率よく解決案を提供する。
    PL34HD Series PowerPlus Hybrid Stepper Motors Stepper motor, Ultra high torque, High efficiency, High accuracy, Step Angle: 1.8°, NEMA34, 85x 85mm

    一般モータの場合

    固定子と回転子間の磁束は集中して固定子歯を一斉に通過するのではないため、固定子歯の外に漏れる磁束は、結局有効磁束にはならない。

    トルク増強型モータの場合

    固定子歯間に設けられた永久磁石により、固定子歯の外に漏れた磁束は固定子歯に戻り、トルクを発生する有効磁束に変わることができるようになる。その上、入力パワーが変わらないままでこういった改善が実現したのである。

    トルク曲線

    データシート



    仕様概要

    相数 2
    ステップ数/回転 200
    ステップ角 1.8°
    ステップ角精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 40 N (9 Lbs.) 推力
    130 N (30 Lbs.) 引張力
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 70 N (15.5 Lbs.)
    作用点はシャフトDカットのセンター
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 UL Recognized File E465363, RoHS

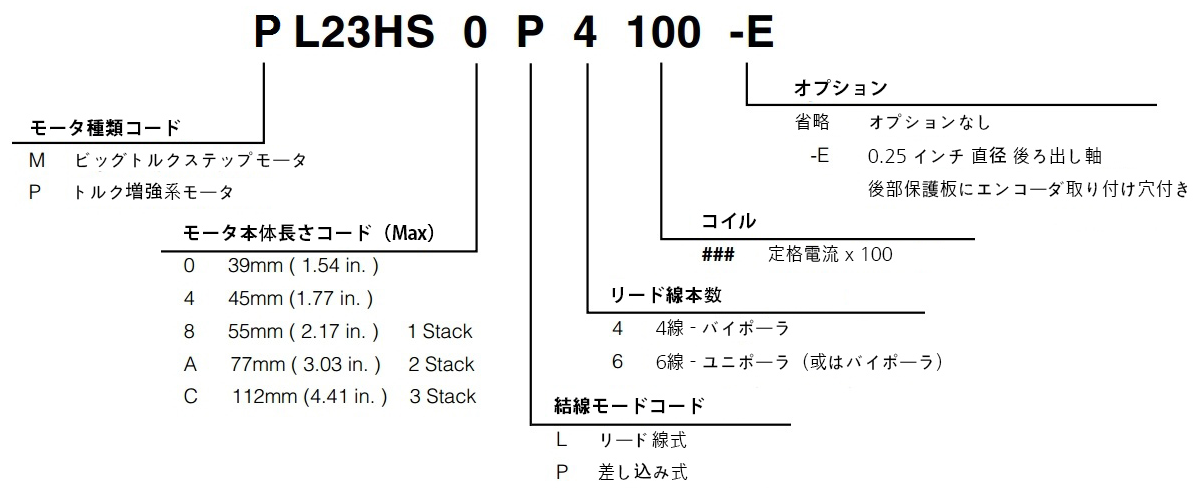

    型番の見方

    PL23HS-PowerPlus-4線バイポーラ

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    55 mm
    (2.17 in.)
    1 Stack     		PL23HS8P4100 P 1 2.3330 7.626  10014 2601.4 0.65 1.4
    PL23HS8P4150 P 1.5 2.2310 3.110.7
    PL23HS8P4220 P 2.2 2.3330 1.65.4
    PL23HS8L4360 L 3.6 2.3330 0.632
    PL23HS8L4550 L 5.5 2.2310 0.280.8
    77 mm
    (3.03 in.)
    2 Stack     		PL23HSAP4100 P 1 3.3470 8.832 15021 460 2.5 1.1 2.4
    PL23HSAP4150 P 1.5 3.4480 4.315.2
    PL23HSAP4200 P 2 3.3470 2.38.1
    PL23HSAP4300 P 3 3.3470 1.13.7
    PL23HSAL4500 L 5 3.3470 0.391.27

    比較 名称 価格
    (JPY)    		 すぐ注文する
    PL23HS8P4100 ¥11,880
    PL23HS8P4150 ¥11,880
    PL23HS8P4220 ¥11,880
    PL23HS8L4360 ¥11,880
    PL23HS8L4550 ¥11,880
    PL23HSAP4100 ¥18,875
    PL23HSAP4150 ¥18,875
    PL23HSAP4200 ¥18,875
    PL23HSAP4300 ¥18,875
    PL23HSAL4500 ¥18,875
       トルク曲線

    トルク曲線

    ■ PowerPlus PL23HS8
    PowerPlus PL23HS8
    PowerPlus PL23HS8
    PowerPlus PL23HS8
    		 PowerPlus PL23HS8
    ■ PowerPlus PL23HSA
    PowerPlus PL23HSA
    PowerPlus PL23HSA
    PowerPlus PL23HSA
    		 PowerPlus PL23HSA

    寸法

    寸法

    ■ モータ 寸法：mm(in)


    ■ リード線（別途発注要） 寸法：mm(in)

    4線部品：4634140201891

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    PL23HS8L4360.pdf PDF 1692
    PL23HS8P4100.pdf PDF 1629
    PL23HSAL4500.pdf PDF 424
    PL23HS8P4220.pdf PDF 1686
    PL23HSAP4150.pdf PDF 406
    PL23HS8L4550.pdf PDF 411
    PL23HS8P4150.pdf PDF 1627
    PL23HSAP4300.pdf PDF 406
    PL23HSAP4200.pdf PDF 405
    PL23HSAP4100.pdf PDF 401
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    PL23HS8L 3Dモデル.STEP STEP 1131
    pl23hs8l 3Dモデル STEP 1136
    PL23HSAP 3Dモデル.STEP STEP 1927
    pl23hsal 3Dモデル STEP 1124
    pl23hsap 3Dモデル STEP 1289
    PL23HSAL 3Dモデル.STEP STEP 1119
    pl23hs8p 3Dモデル STEP 1314
    PL23HS8P 3Dモデル.STEP STEP 1926
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ハイブリッドステッピングモータ2019_カタログ.pdf PDF 15612
       輸送＆梱包

    配送について

    お客様からご注文いただいた商品はすべて、一品一品丁寧に梱包いたします。
    便利なオンライン注文、且つ高品質な梱包と迅速な輸送を我々が保証します。

    迅速な輸送サービス

    越境EC配送をより迅速に MOONS'は海外発送業務の大部分を大手国際物流会社の代表として知られているDHLに委託しており、世界中のお客様へより安心・迅速な輸送サービスをご提供いたします。

    お届け予定日について（例）：中国からアメリカの主要都市まで送る場合は約３営業日以降になります。

    安心で高品質な梱包

    長時間輸送に対応できるようにするため、MOONS'は丈夫な構造を持ち、落下試験にもクリアし、リサイクル材料から作られた個別包装を使用しております。
    MOONS'はより安心で高品質な梱包サービスをご提供いたします。

    過酷な環境に耐える製品ラベル

    MOONS'は厳しい環境への応用を予想し、耐水性試験・耐久性試験・耐熱性試験、及び耐食性試験にクリアした製品ラベルを使用しております。

    図：ステッピングモータ製品専用の製品ラベルです。
