ID ML34HDシリーズ 標準ハイブリッドステッピングモータ
ステッピングモータ、ハイトルク、低慣性、優れた加速力、ステップ角：1.8°、NEMA34、86x86mm
● ハイトルク
● 低慣性
● 優れた加速力
● 低慣性
● 優れた加速力
保証:
&npsb;
仕様概要
| 相数 | 2 |
| ステップ数/回転 | 200 |
| ステップ角 | 1.8° |
| ステップ角精度 | ±5% |
| 絶縁等級 | B, 130℃ |
| 絶縁抵抗 | 100 MegOhms |
| アキシアル荷重 (20,000 hours at 1000RPM ) | 65N (15 Lbs.) 推力 155N (35 Lbs.) 引張力 |
| ラジアル荷重 (20,000 hours at 1000RPM ) | 220 N (50 Lbs.) 作用点はシャフト先端 |
| 使用環境温度 | -20℃~50℃ |
| 保護等級（IPレベル） | IP 40 |
| 認証取得 | UL Recognized File E465363, RoHS |

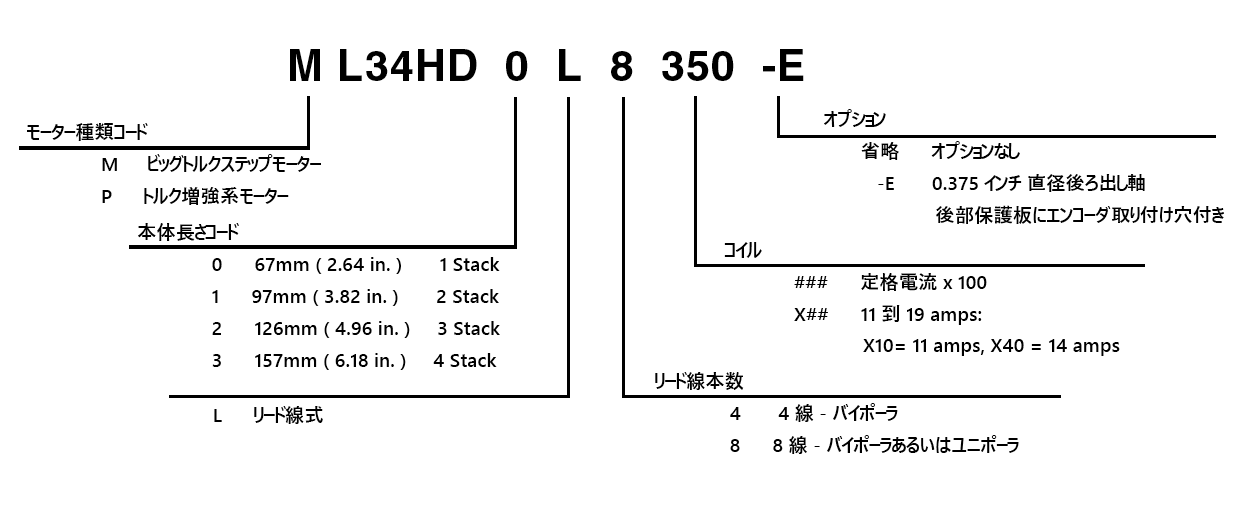

型番の見方
ML34HD– 4Lead & 8Lead
| モータの長さ | 型番 | トルク 曲線 | コネクタ | 定格電流 | 静止トルク | コイルパラメータ OhmsmH | ディテントトルク | ロータイナーシャ | モータの重量 |
|---|---|---|---|---|---|---|---|---|---|
| 片軸 | P=プラグ L=リード線 | Amps | Nmoz-in Typ.Typ. | ±10% @20℃Typ. | mNmoz-in | g cm²oz-in² | kgLbs | ||
| 67mm | ML34HD0L4160 |   | L | 1.6 | 3.7520 | 3.942 | 9013 | 9405.1 | 1.63.5 |
| ML34HD0L4350 |  | L | 3.5 | 3.8540 | 0.959.5 | ||||
| ML34HD0L4500 |  | L | 5 | 3.8540 | 0.484.5 | ||||
| ML34HD0L4700 |  | L | 7 | 3.8540 | 0.262.4 | ||||
| ML34HD0L4X00 | | L | 10 | 3.8540 | 0.1381.13 | ||||
| 97mm (3.82in.) 2Stack | ML34HD1L4200 |  | L | 2 | 7.21000 | 3.650 | 15021 | 15708.6 | 2.76 |
| ML34HD1L4350 |  | L | 3.5 | 7.21000 | 1.3415.9 | ||||
| ML34HD1L4500 |  | L | 5 | 7.21000 | 0.618 | ||||
| ML34HD1L4700 |  | L | 7 | 7.21000 | 0.364 | ||||
| ML34HD1L4X00 | | L | 10 | 7.21000 | 0.1882 | ||||
| 126mm (4.96in.) 3Stack | ML34HD2L4200 |  | L | 2 | 101400 | 4.163 | 20028 | 234013 | 3.88.4 |
| ML34HD2L4350 |  | L | 3.5 | 9.91400 | 1.4420 | ||||
| ML34HD2L4500 |  | L | 5 | 9.81400 | 0.729.4 | ||||
| ML34HD2L4700 |  | L | 7 | 9.91400 | 0.385 | ||||
| ML34HD2L4X00 | | L | 10 | 9.81400 | 0.222.3 | ||||
| 157mm (6.18in.) 4Stack | ML34HD3L4230 |  | L | 2.3 | 11.91700 | 3.958 | 25035 | 311017 | 4.911 |
| ML34HD3L4350 |  | L | 3.5 | 11.91700 | 1.8125 | ||||
| ML34HD3L4500 |  | L | 5 | 11.71700 | 0.911.7 | ||||
| ML34HD3L4700 |  | L | 7 | 11.91700 | 0.476.3 | ||||
| ML34HD3L4X00 | | L | 10 | 11.71700 | 0.242.9 |
| モータの長さ | 型番 | トルク 曲線 | コネクタ | 定格電流 | 静止トルク | コイルパラメータ OhmsmH | ディテントトルク | ロータイナーシャ | モータの重量 |
|---|---|---|---|---|---|---|---|---|---|
| 片軸 | P=プラグ L=リード線 | Amps | Nmoz-in Typ.Typ. | ±10% @20℃Typ. | mNmoz-in | g cm²oz-in² | kgLbs | ||
| 67mm (2.64in.) 1Stack | ML34HD0L8350 | | L Series L Parallel | 3.5 7 | 3.8 3.8540 540 | 0.98 0.259.5 2.4 | 9013 | 9405.1 | 1.63.5 |
| ML34HD0L8500 | | L Series L Parallel | 5 10 | 3.8 3.8540 540 | 0.5 0.1264.5 1.13 | ||||
| 97mm (3.82in.) 2Stack | ML34HD1L8350 | | L Series L Parallel | 3.5 7 | 7.2 7.21000 1000 | 1.37 0.3415.9 4 | 15021 | 15708.6 | 2.76 |
| ML34HD1L8500 | | L Series L Parallel | 5 10 | 7.2 7.21000 1000 | 0.71 0.1778 2 | ||||
| 126mm (4.96in.) 3Stack | ML34HD2L8350 | | L Series L Parallel | 3.5 7 | 9.9 9.91400 1400 | 1.48 0.3720 5 | 20028 | 234013 | 3.88.4 |
| ML34HD2L8500 | | L Series L Parallel | 5 10 | 9.8 9.81400 1400 | 0.82 0.219.4 2.3 | ||||
| 157mm (6.18in.) 4stack | ML34HD3L8350 | | L Series L Parallel | 3.5 7 | 11.9 11.91700 1700 | 1.85 0.4625 6.3 | 25035 | 311017 | 4.911 |
| ML34HD3L8500 | | L Series L Parallel | 5 10 | 11.7 11.71700 1700 | 0.92 0.2311.7 2.9 |
| 比較 | 名称 | 価格 (JPY) |
すぐ注文する |
|---|---|---|---|
|
|
ML34HD0L4160 | ¥11,658 |
ショッピングカートに入れる
|
|
|
ML34HD0L4350 | ¥11,658 |
ショッピングカートに入れる
|
|
|
ML34HD0L4500 | ¥11,658 |
ショッピングカートに入れる
|
|
|
ML34HD0L4700 | ¥11,658 |
ショッピングカートに入れる
|
|
|
ML34HD0L4X00 | ¥11,658 |
ショッピングカートに入れる
|
|
|
ML34HD1L4200 | ¥15,544 |
ショッピングカートに入れる
|
|
|
ML34HD1L4350 | ¥15,544 |
ショッピングカートに入れる
|
|
|
ML34HD1L4500 | ¥15,544 |
ショッピングカートに入れる
|
|
|
ML34HD1L4700 | ¥15,544 |
ショッピングカートに入れる
|
|
|
ML34HD1L4X00 | ¥15,544 |
ショッピングカートに入れる
|
|
|
ML34HD2L4200 | ¥19,652 |
ショッピングカートに入れる
|
|
|
ML34HD2L4350 | ¥19,652 |
ショッピングカートに入れる
|
|
|
ML34HD2L4500 | ¥19,652 |
ショッピングカートに入れる
|
|
|
ML34HD2L4700 | ¥19,652 |
ショッピングカートに入れる
|
|
|
ML34HD2L4X00 | ¥19,652 |
ショッピングカートに入れる
|
|
|
ML34HD3L4230 | ¥24,427 |
ショッピングカートに入れる
|
|
|
ML34HD3L4350 | ¥24,427 |
ショッピングカートに入れる
|
|
|
ML34HD3L4500 | ¥24,427 |
ショッピングカートに入れる
|
|
|
ML34HD3L4700 | ¥24,427 |
ショッピングカートに入れる
|
|
|
ML34HD3L4X00 | ¥24,427 |
ショッピングカートに入れる
|
|
|
ML34HD0L8350 | ¥11,658 |
ショッピングカートに入れる
|
|
|
ML34HD0L8500 | ¥11,658 |
ショッピングカートに入れる
|
|
|
ML34HD1L8350 | ¥15,544 |
ショッピングカートに入れる
|
|
|
ML34HD1L8500 | ¥15,544 |
ショッピングカートに入れる
|
|
|
ML34HD2L8350 | ¥19,652 |
ショッピングカートに入れる
|
|
|
ML34HD2L8500 | ¥19,652 |
ショッピングカートに入れる
|
|
|
ML34HD2L8500-02 | ¥19,652 |
ショッピングカートに入れる
|
|
|
ML34HD3L8350 | ¥24,427 |
ショッピングカートに入れる
|
|
|
ML34HD3L8500 | ¥24,427 |
ショッピングカートに入れる
|
|
|
ML34HD0L4350-E | ¥12,213 |
ショッピングカートに入れる
|
|
|
ML34HD0L4500-E | ¥12,213 |
ショッピングカートに入れる
|
|
|
ML34HD0L4700-E | ¥12,213 |
ショッピングカートに入れる
|
|
|
ML34HD1L4350-E | ¥16,099 |
ショッピングカートに入れる
|
|
|
ML34HD1L4700-E | ¥16,099 |
ショッピングカートに入れる
|
|
|
ML34HD1L4500-E | ¥16,099 |
ショッピングカートに入れる
|
|
|
ML34HD2L4350-E | ¥20,207 |
ショッピングカートに入れる
|
|
|
ML34HD2L4500-E | ¥20,207 |
ショッピングカートに入れる
|
|
|
ML34HD2L4700-E | ¥20,207 |
ショッピングカートに入れる
|
|
|
ML34HD0L8500-E | ¥12,213 |
ショッピングカートに入れる
|
