ID DALI二路出力シリーズ
屋内使用に適応する、DALI信号で二路出力を制御する
● Class 2 output安全基準に符合
● 絶縁、DALI調光
● 2チャンネル出力、0.1%〜100%の調光
● 保護レベルIP20
● 品質保証5年間
● 絶縁、DALI調光
● 2チャンネル出力、0.1%〜100%の調光
● 保護レベルIP20
● 品質保証5年間
概要
1. 0.1%から調光が実現 理想の調色・調光が可能になりました
調光とは、時間や場所、場面に応じて照明の明るさを調節することです。照明器具の色温度・照度、外光の差込具合などを考慮し、日々のスケジュールや用途に合わせて最適な調光を行っています。

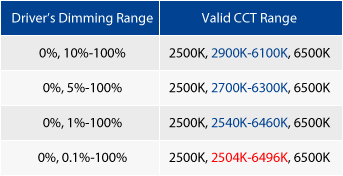

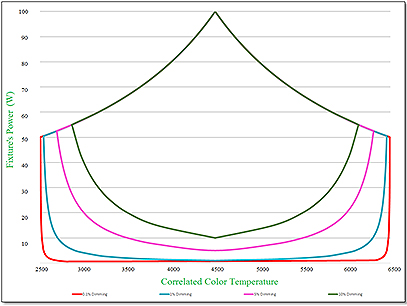

右の図にはMOONS' DALI自動調光電源(0.1%~100%調光)の色温度表現を示しています。
光源の相関色温度を仮定する
温白色の色温度=2500K、最大出力=50W
昼光色の色温度=6500K、最大出力=50W
右の図にはMOONS' DALI自動調光電源(0.1%~100%調光)の色温度表現を示しています。
光源の相関色温度を仮定する
温白色の色温度=2500K、最大出力=50W
昼光色の色温度=6500K、最大出力=50W
2. MOONS'がDiiAのメンバーです

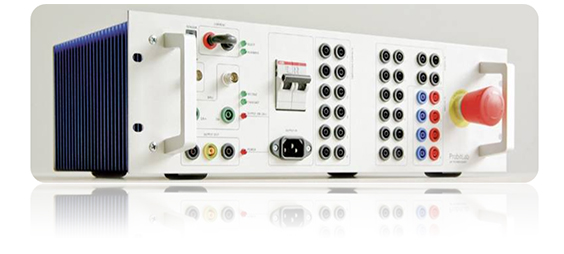

会員MOONS'のDALI測定器“ProbitLab”
3. NFC ワイヤレスプログラミング

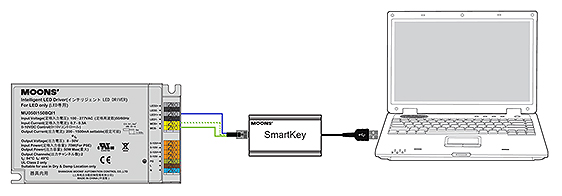

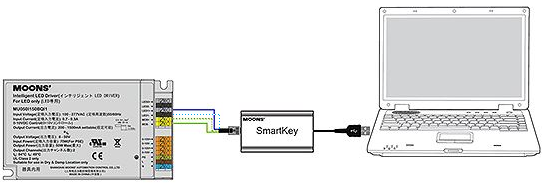

4. プログラミングケーブル
型番リスト
型番 | 調光範囲 | 調光機能 | 外殻の構造タイプ | 電源タイプ |
MU030S105BQI570 | 0.1-100% | DALI-2 DT6,DT8 色温度可変 | 端子台あり | 定電流+定電圧 |
MU030S105BQI590 | 端子台あり, コネクタ付き | 定電流+定電圧 | ||
MU050S150BQI500 | スリム | 定電流+定電圧 | ||
MU050S150BQI501 | スリム | 定電流 | ||
MU050S150BQI511 | コンバクト | 定電流 | ||
MU050S150BQI550 | コンバクト | 定電流+定電圧 | ||
MU050S150BQI551 | コンバクト | 定電流 | ||
MU050S150BQI570 | コンバクト 脚付き | 定電流+定電圧 | ||
MU050S150BQI572 | コンバクト 脚付き | 定電流+定電圧 | ||
MU200S024BPI500 | 金属ケース樹脂充填 | 定電圧 |

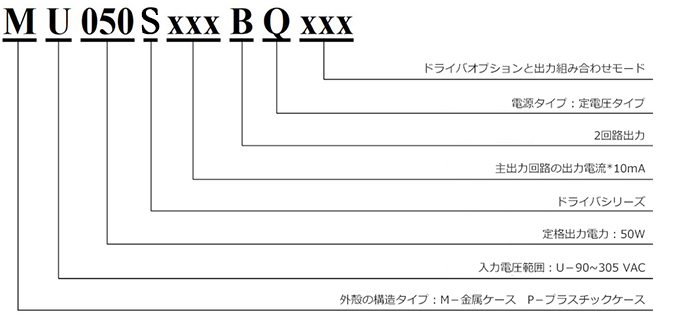

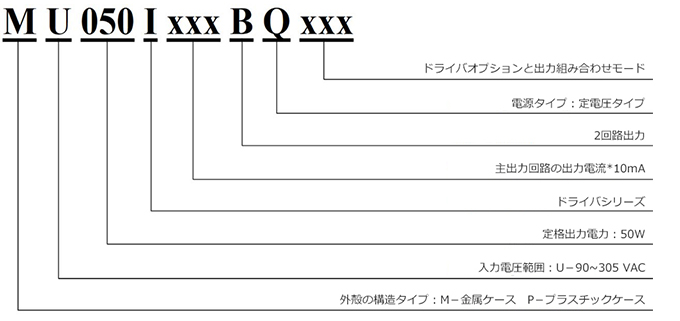

型番の見方

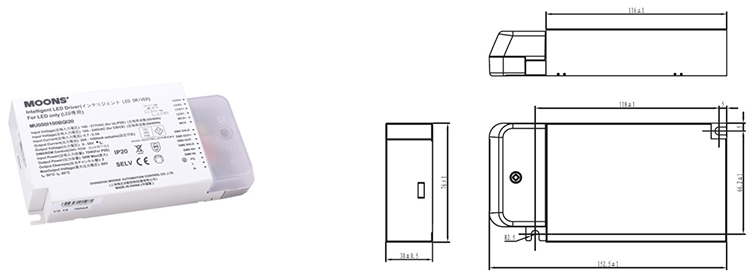

2D図面
タイトル | タイプ | サイズ(KB) | ダウンロード |
---|---|---|---|
MU030S105BQI570-2D | 76 | ||
MU030S105BQI590-2D | 64 |
3Dモデル
タイトル | タイプ | サイズ(KB) | ダウンロード |
---|---|---|---|
MU030S105BQI570-3D | STEP | 4343 | |
MU030S105BQI590-3D | STEP | 4452 |
マニュアル
タイトル | タイプ | サイズ(KB) | ダウンロード |
---|---|---|---|
Smartkey Network_ユーザーマニュアル | 3395 | ||
TouchSetting Software_ユーザーマニュアル | 1035 |
仕様書
タイトル | タイプ | サイズ(KB) | ダウンロード |
---|---|---|---|
MU050S150BQI570-製品仕様書.pdf | 1246 | ||
MU050S150BQI511_製品仕様書_日本語.pdf | 880 | ||
MU050S150BQI550-製品仕様書.pdf | 1042 | ||
MU050S150BQI501_製品仕様書_日本語.pdf | 892 | ||
MU050S150BQI551_日本語.pdf | 869 | ||
MU050S150BQI500-製品仕様書.pdf | 816 | ||
MU030S105BQI570 Specification JP | 1129 | ||
MU050S150BQI572-製品仕様書.pdf | 1089 | ||
MU030S105BQI590 Specification JP | 944 | ||
MU200S024BPI500_製品仕様書_日本語.pdf | 961 |
カタログ
タイトル | タイプ | サイズ(KB) | ダウンロード |
---|---|---|---|
LED駆動電源型番体系_I シリーズ_201712.pdf | 1336 | ||
LED駆動電源_EN.pdf | 6648 |
認証取得
タイトル | タイプ | サイズ(KB) | ダウンロード |
---|---|---|---|
PSE_Certificate_TKY261217_AC 17 12 013.pdf | 730 | ||
30W PSE Certificate | 296 | ||
UL_CLASS_P_Certificate_20171106.pdf | 240 | ||
CB_Certificate.pdf | 266 | ||
UL_Certificate_20170508.pdf | 244 | ||
CE_Certificate.pdf | 221 | ||
ENEC_Certificate.pdf | 223 | ||
BIS_Certificate.pdf | 967 | ||
CCC_Certificate.pdf | 5728 | ||
CE_Certificate_TEC-00681.pdf | 220 | ||
UL_CLASS_P_Certificate_20171027.pdf | 177 | ||
ENEC_Certificate_01852.pdf | 224 | ||
CB_Certificate_DK-68148.pdf | 181 |
ソフトウェア
タイトル | タイプ | サイズ(KB) | ダウンロード |
---|---|---|---|
SmartkeyNetwork Software for S-2.19.8.58 | ZIP | 490 | |
TouchSetting -1.2.0.6 | RAR | 2172 | |
SmartkeyNetwork Software for I-2.19.7.2 | ZIP | 341 |
